关于设立原点的疑问

录入:edatop.com    点击:
如题:如何将原点设立于元件的某个PIN的正中。貌似好简单的问题,就是做的不准确。望高人给予回复,谢谢!

我也想知道,哈哈哈.

先将options-->grids-->design grid下边的snap to grid的钩点掉。
然后以图中为例
选择set origin命令

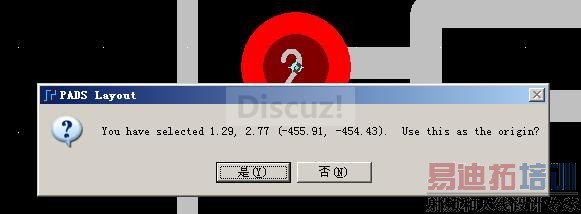

输入“s 1.29 2.77”
回车---看到鼠标到达相应位置。
别碰鼠标,点一下空格,设置新原点即可。
---------------------
又从高人那里学来一招,现学现卖一下吧。

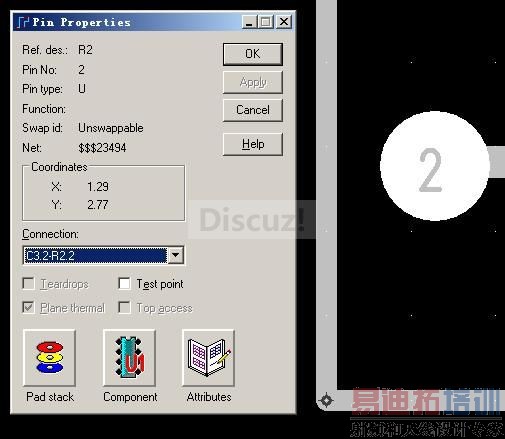

先选择要设置的pin脚,再选择set origin命令,即可。


前提是不移动元件设原点于某个PIN的正中间

此方法是可行Thk.给高人加分啊。

好像也可以直接选中你要设置的那个焊盘,然后setup--- set --origin,这样就可以了

这个方法更便捷,加分啊。

谢谢楼主分享

学习了!谢谢!

我设置的时候怎么会有偏差啊。

可能是锁定了设计栅格

可能是你的小数点位数设置不对,在设置原点前要输入G0.0001,这样更准确

不行啊,我设置了G后面的小数点很多位,但是还是会有那么一点点的误差哦。

是捕捉了栅格造成的吧?

不知道呢,就是按那样的方法操作怎么都会有一点点偏移。
