PADS无法进行层切换是怎么回事

录入:edatop.com    点击:
用pads画的2层的pcb,通常用F4来进行上下层切换,这次怎么切换,PCB中总是显示顶面的东西,底面的出不来,不知道是怎么回事?

看看是不是底层颜色没有设置,或者是否把板层设置为2层,试一试!

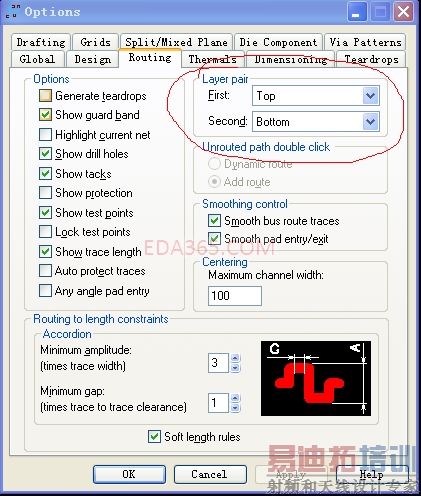

这里设置好。如果还不行按F4,在用无模命令D激活当层

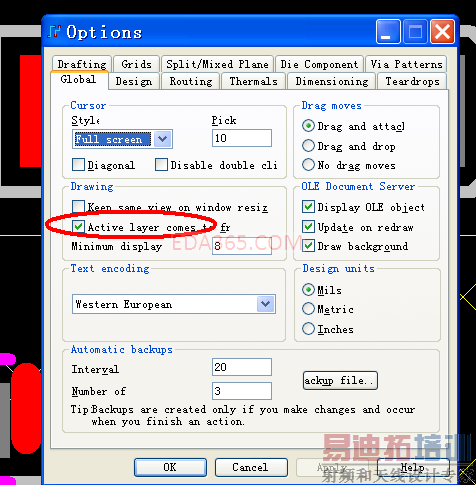

原因是没有勾选Global中的Active layers comes to fr.........

ls的那个我勾掉了一样可以打孔换层的。
我估计是这个没有设置好!

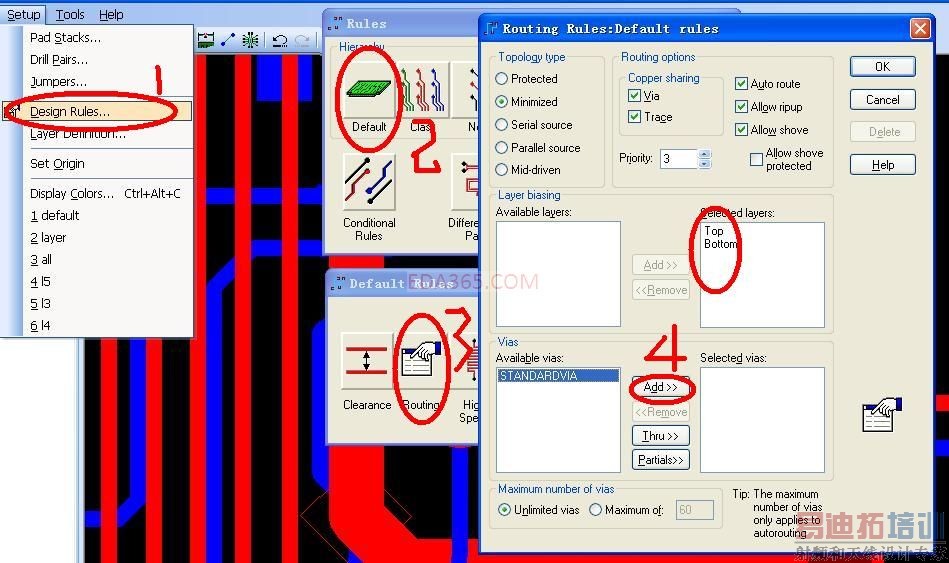

替楼上兄弟补个图

他说的不是打孔换层哦,我说的那个属于全局变量,主要作用是在视觉上显示上下层的改变,而你说的这个是规则设置,不能打孔的原因是你没有可以用的孔,俩者是不同概念哦!

嗯,受教了

又学会了一招

谢谢 5楼 我折腾了好半天

我也学了一点点.

请使用快捷键D

学习了!

有效! 感谢!
