flood时thermal的设置
录入：edatop.com 点击：

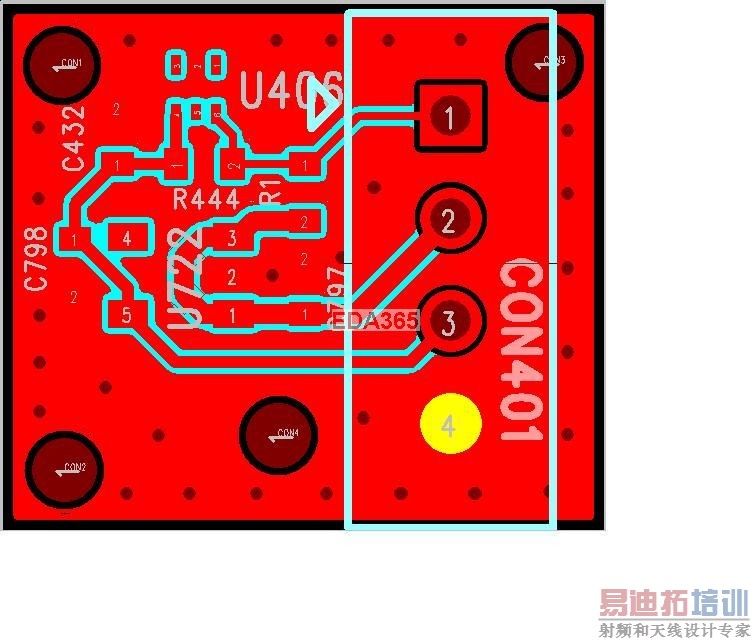

好,一个小板,只想把下图中黄色的孔做成花的焊盘.可是我设置drilled thermal中pad shape(Round)为Diagonal后，我板边的地孔也变成花的了(如图1），请问我如何单独设置黄色的空为花焊盘啊?多谢！
一、建立多个flood框，并设立不同的优先级，即可。
演示如下：

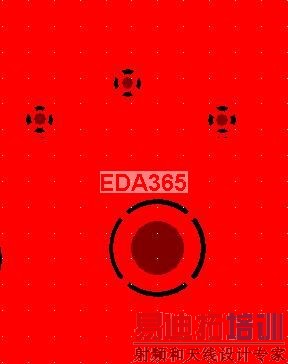

（1）均为花焊盘

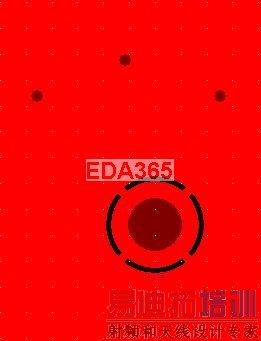

(2)对要修改的目标焊盘/过孔，新建一个灌铜框，并更改优先级
（3）再重新flood，呵呵，想要的效果出来了

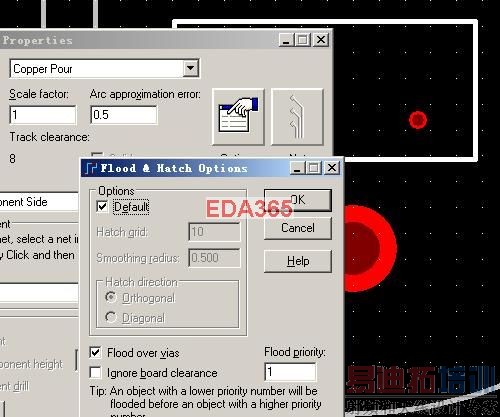

二、系统属性---thermal里设置花孔形式，然后画一个flood框并在drafting---option---设置里面的flood over vias选中也可以
赞一个，又学了一招
多谢你，我明天去公司按你说的试试。
可参照此文档进行设置:
元件的接地通孔铺成梅花、VIA全覆.pdf
多谢,多谢fishplg2000,按你们的方法都可以.
很好，学习了
学习了！
