如何制作定位孔？

录入：edatop.com 点击：

看过定位孔的帖子，看得也很糊涂不是很明白，我是新手，高手务笑，我想问一下做定位孔实际上就是很做封装差不多，但是具体和做封装的区别在哪里呢？能不能贴一下图出来谢谢。

没有高手自己顶一个

不想做就在做板时让板厂做不就得了

元件过孔的一般做法是制作PCB封装的时候用过孔做好定位孔（pad跟孔径一样大），然后在PART DECAL中加几个管脚，这几个管脚对应那个几个定位孔，画原理图的时候不使用这些管脚就行了。

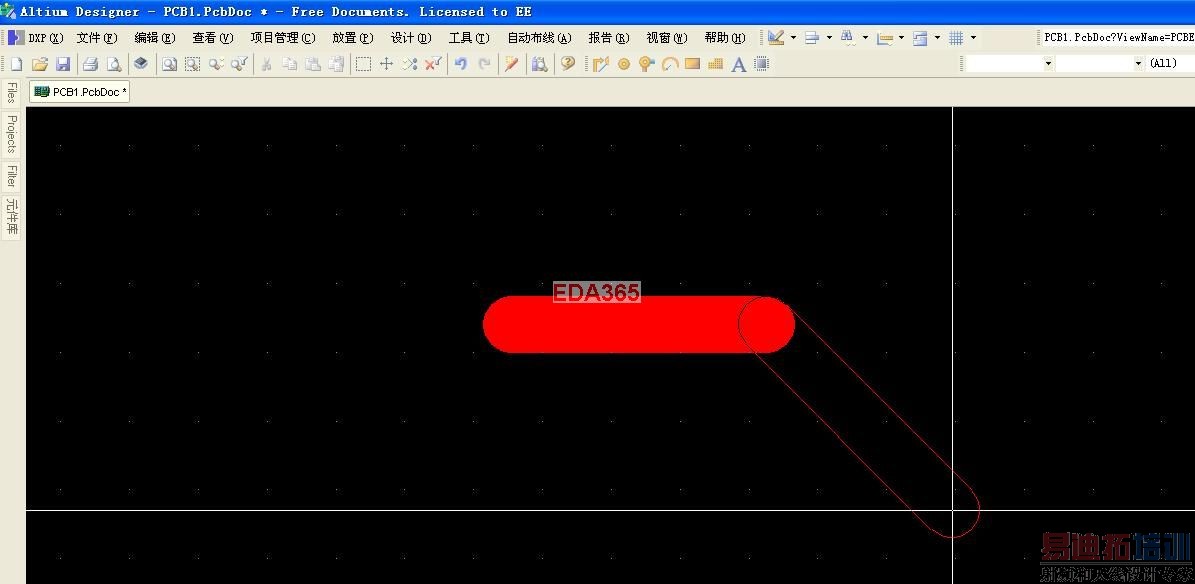

楼主说的焊盘和孔径一样大的意思是？如图

没错

谢谢楼主

呵呵

定位孔还要比实际做大点，0。1MM 的误差。因定位孔没有不起导通作用，Plated不要勾上，为NPTH孔。

嘿嘿。人家结构图上面有的啊。导进来，设一下层就行了。定位孔嘛，用不着做得那么漂亮，有孔就行，毒女是不？

在板框层，开个孔，OK
哈哈

严重同意11楼的

你太小气了。七百多分。才评1分给我。你这叫施舍给气丐啊？

定位孔：在SMT焊接加工时，为正确决定面板或印制板的位置而设置的孔或切口
刚接触定位孔和MARK点这些概念
所以对相关设计的标准和工艺不很了解
请同志们给予支持传道授惑也
