双通道控制器可为1.5V电压轨提供2μs阶跃响应和92%效率

引言

LTC^®3838 是一款双输出、两相降压型控制器，其采用一种受控恒定导通时间、谷值电流模式架构，可提供快速负载阶跃响应、高开关频率和低占空比能力。开关频率范围为200kHz至2MHz，其锁相环可在稳态操作期间保持固定频率，并可同步至一个外部时钟。LTC3838 接受一个 4.5V 至 38V 的宽输入范围，并能产生 0.6V 至 5.5V 输出。远端采样的 VOUT1 具有0.67% 的稳压准确度 (从 0°C 至 85°C)，即使在局部地与远端地之间的电压差为 ±0.5V 的情况下也不例外。 电流检测比较器设计用于利用一个检测电阻器或直接利用电感器 DCR 来检测电感器电流，前者旨在实现高准确度，而后者则意在缩减功率损耗和电路尺寸。　　



1.5V/25A 和 1.2V/25A 降压型转换器

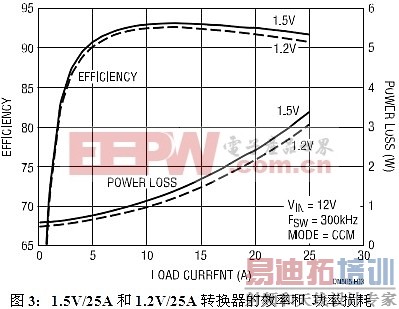

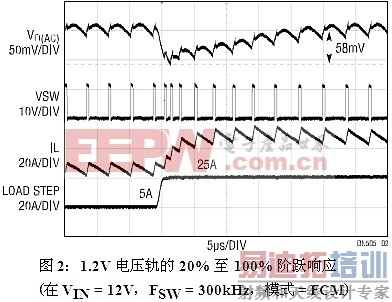

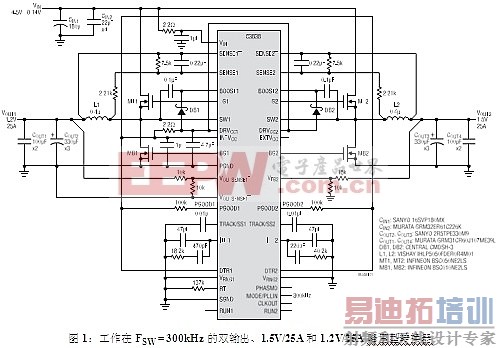

图 1 示出了一款同步至一个 300kHz 外部时钟的 25A 双路输出降压型转换器。在一个 5A 至 25A 负载阶跃施加至 1.2V 电压轨时，受控恒定导通时间谷值电流模式架构允许开关节点脉冲短暂地压缩，从而产生 一个仅 58mV 的电压下冲 (见图 2)。1.5V 和 1.2V 电压轨的满载效率分别为 91.8% 和 90.8%，如图 3 所示。 这种高效率是利用强大的栅极驱动器、优化的死区时间和 DCR 检测实现的。　　

　　

两个通道异相 180° 运作，这将允许使用较少的输入电容器 (由于输入电容器纹波电流抵消的原因)。对于较高电流应用，可以把两个或更多的相位连接在一起，以形成一个单输出多相 (PolyPhase^®) 转换器。这种做法的好处包括负载阶跃响应的加快、输入和输出电容的减小、以及热耗散的降低。

瞬态检测功能进一步加快了瞬态响应

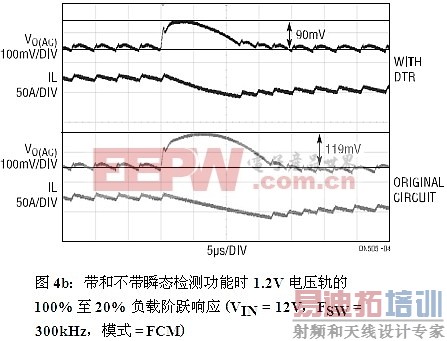

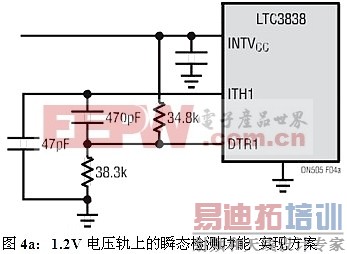

LTC3838 的一项创新特性是负载释放瞬态检测功 能。DTR 引脚通过观测 AC 耦合的 ITH 信号间接地监 视输出电压。假如推算的过冲超过了用户的设定值， 则下管 FET 关断。这可使电感器电流以较快的速率降 低，反过来又减小了过冲。由图 4 可知，在 1.2V 电压 轨上实现了 32% 的过冲降幅。而在较低的输出电压条 件下将获得更大幅度的改善。

结论

LTC3838 是一款双输出降压型控制器，非常适合那些 要求快速负载阶跃响应、高开关频率、高效率和准确 输出电压的应用。该器件具有可选的操作模式：用于 固定频率操作的强制连续模式 (FCM) 或用于在轻负载 条件下实现较高效率的不连续模式 (DCM)。其他特 点包括：可编程电流限制门限、软起动、电压轨跟 踪、以及个别的 PGOOD 和 RUN 引脚。LTC3838 采 用 5mm x 7mm QFN 封装或耐热性能增强型 38 引脚 TSSOP 封装。
