88EM8183:10W反激TRIAC调光LED驱动方案

Marvell公司的Marvell88EM8183，是深调光单级AC/DC LED驱动器集成电路，可用于离线可调光LED照明。通过Marvell的创新混合信号架构和信号处理技术，88EM8183可以提供全范围调光，可编程深调光可达1％，并具有最高的兼容性，兼容所有类型的断相调光器，包括，先进的（TRIAC），和后缘及特殊（SMART）调光器。它也显着降低了外部元件使用量，因此，使用电路板的空间要小于市场上其他可调光LED驱动器，可用于绝大多数外形的，照明灯和灯具的OEM和ODM的照明。

88EM8183采用了准谐振控制（QRC）和谷开关的方法，功率因数校正（PFC）最高为90％，功率因数0.95以上及低于20％的总谐波失真，使得OEM和ODM照明轻松超过能源之星，和其他法规的要求。

此外，88EM8183 IC支持通用AC输入，和广泛的LED输出功率（几瓦到100W）。这种特性使得OEM和ODM照明大幅降低了设计上的难度，提高了运营效率（采用产品平台的方法），从而降低了LED灯和灯具SKU数量，并简化了库存管理。

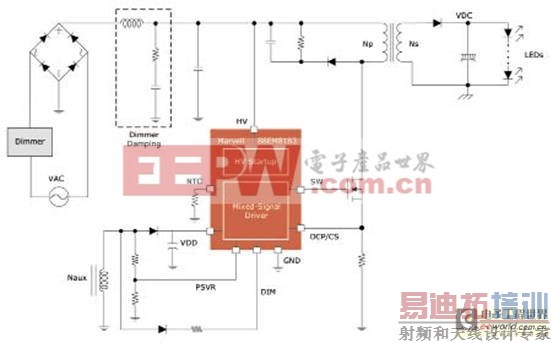

图1 88EM8183典型应用电路

88EM8183主要特性

较高的行业调光器兼容性

–兼容绝大多数的墙框调光器

–完全符合NEMA的SSL6调光标准

较佳的调光性能

–白炽灯般的调光：下至1％深度调光，无频闪无微光

效率高达90％

功率因数>0.95

低总谐波失真20％

较低的元件数量

–无需光耦和次级反馈电路

–无需启动电源电路

–无需调光器分压电路

在同级中较小的驱动器PCB空间，适合大部分更换灯泡的尺寸

88EM8183应用

翻新A19，GU -10，PAR和BR灯

向下筒灯，嵌壁式凹进灯，troffer和面板灯

LED模块

单级反激(A19)TRIAC调光LED驱动器开发板

Marvell单级反激式（A19）可控硅调光LED驱动器评估板，用于评估Marvell88EM8183的性能。Marvell88EM8183是一个深度调光的单级AC/DC恒流控制器，用于更换离线LED灯和灯具。该评估套件包括，一个A19灯与一个Marvell的88EM8183驱动板，用于更换130V/300mA LED负载的60W灯泡，附加驱动板、快速入门指南、用户手册、设计文件、变压器规格和测试报告开发。由于这个设计面向全球LED市场，它即可以用于高电压220VAC输入，也可以用于低电压110VAC输入。

该评估板的A19灯可以用来快速核实驱动器的调光器兼容层次。该LED驱动板还可以进行进一步的性能和评估测试，为产品开发提供基础。

该评估板基于88EM8183 LED驱动器，它是一个深调光的单级AC/DC恒流控制器，用于离线可调光LED照明应用的设计。通过Marvell的创新混合信号架构和信号处理技术，88EM8183提供了1％的深度调光，具有广泛的（可控硅）调光器的兼容性。

初级侧的控制拓扑无需使用光耦合器，及任何其他相关的次级反馈电路，从而提高了系统的可靠性。通过嵌入式数字核，以及模拟电路来管理调光器的负载需求，从而无需使用外部泄放电路。此外，88EM8183集成了一个高压启动电源电路，从而，消除了外部启动电路的使用。凭借其高集成度，88EM8183显著减少了所需的外部元件。元件数量的急剧减少，使得PCB的尺寸缩小，以应对成本和空间的挑战，更适用于改进LED照明。



图2 220VAC10W反激TRIAC调光LED驱动器评估板电路图

评估板文件包括：

Marvell的设计文件

示意图

格柏/布局文件

物料清单（BOM）

变压器规格

测试报告

调光曲线

EMI/EMC

性能数据
