MAX15029/MAX15030：低压差线性稳压器

MAX15029/MAX15030低压差线性稳压器可在低至1.425V的输入电压下工作，提供高达500mA的连续输出电流，压差典型值仅为40mV。输出电压可以在0.5V至VIN范围内进行调节，并且在整个负载和输入电压变化范围以及-40°C至+125°C温度范围内保持±2%的精度。MAX15030具有来自常备电源的3V至5.5V BIAS输入。器件处于关断状态时，BIAS输入电流降至2micro;A以下。

　　稳压器使用小型、1μF陶瓷输入电容和2.2μF陶瓷输出电容，输出电流可达500mA。高带宽提供了极佳的瞬态响应特性。仅使用一个2.2μF的陶瓷输出电容时，可将由100mA至500mA负载电流跳变引起的输出电压变化限制在10mV以内，如果增加输出电容，则电压变化会更小。

　　器件提供逻辑控制的关断输入，可将待机模式下的输入电流(IIN)损耗降至5.5μA以下。其它功能还包括软启动以减小浪涌电流、短路保护以及热过载保护。

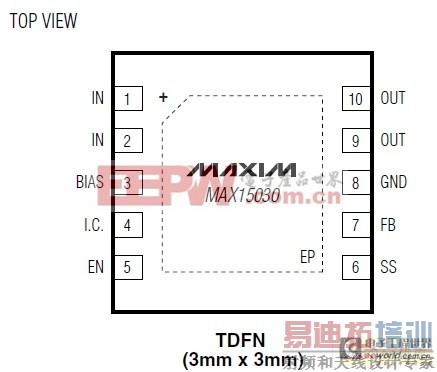

　　MAX15030具有BIAS输入，当IN电压变为0时允许使用第二路电源保持LDO的内部电路工作。这两款器件均工作在-40°C至+125°C温度范围，采用增强散热的10引脚TDFN封装(3mm x 3mm)，带有一个裸焊盘以实现最佳的功率耗散。如需1A输出电流的LDO，请参考MAX15027/MAX15028的数据资料。

　　关键特性

　　 ● 1.425V至3.6V输入电压范围

　　 ● 输出电压可以在0.5V至VIN范围内设置

　　 ● 输出500mA电流时压差最大为150mV

　　 ● 在整个负载、输入电压、工作温度范围内具有2%的输出精度

　　 ● 选用陶瓷电容可保证稳定工作

　　 ● 快速瞬态响应

　　 ● 60μA工作偏置电源电流

　　 ● 1.2μA关断偏置电源电流

　　 ● 短路保护以及热过载保护

　　 ● -40°C至+125°C工作温度范围

　　 ● 软启动限制浪涌电流

　　 ● 增强散热的3mm x 3mm TDFN封装

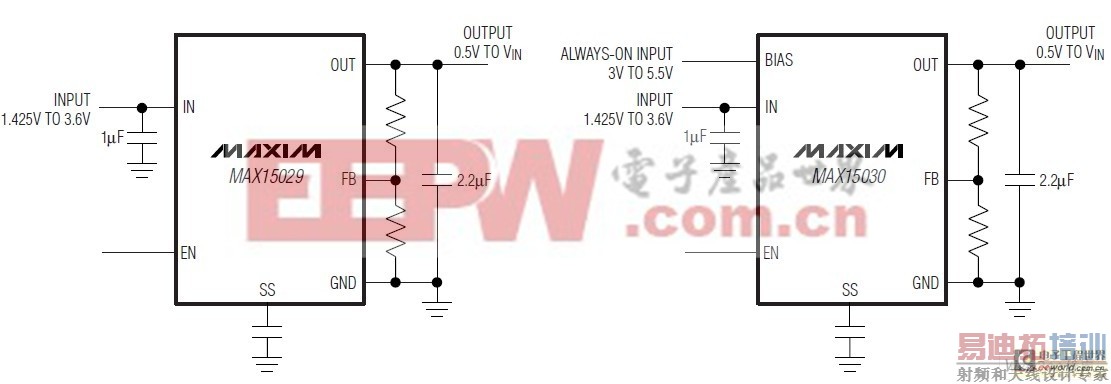

　　典型工作电路

　　应用

　　 ● Ate

　　 ● 汽车(LDO)

　　 ● 基站

　　 ● 网络

　　 ● 光模块

　　 ● 服务器

　　 ● 存储
