MAX15026 ：DC-DC同步buck控制器

MAX15026同步降压控制器工作在4.5V至28V输入电压范围内，可产生调节范围为输入电压的85%到低至0.6V的输出电压，支持高达25A的负载电流。器件允许单调启动至预偏置而不对输出放电，并具有自适应的内部数字软启动功能。

　　MAX15026可通过外部电阻在200kHz至2MHz范围内调节开关频率。MAX15026的自适应同步整流无需外部续流肖特基二极管。该器件用外部低边MOSFET的导通电阻作为电流检测元件，省去了电流检测电阻。这样无需检流电阻即可在输出过载或输出短路故障情况下保护DC-DC元件不受损坏。打嗝模式限流降低了短路情况下的功耗。MAX15026包括一个电源就绪输出和一个具有精确开启/关断门限的使能输入，可用于输入电源监测和电源排序。

　　其它保护功能包括吸电流模式限流及热关断。

　　当器件从输出吸电流时，吸电流模式限流功能可防止反向电感电流达到危险值。

　　MAX15026采用节省空间和增强散热型3mm x 3mm、14引脚TDFN-EP封装。MAX15026可工作在扩展级-40°C至+85°C以及汽车级-40°C至+125°C温度范围。

　　MAX15026C设计提供额外的先断后通时间裕量。

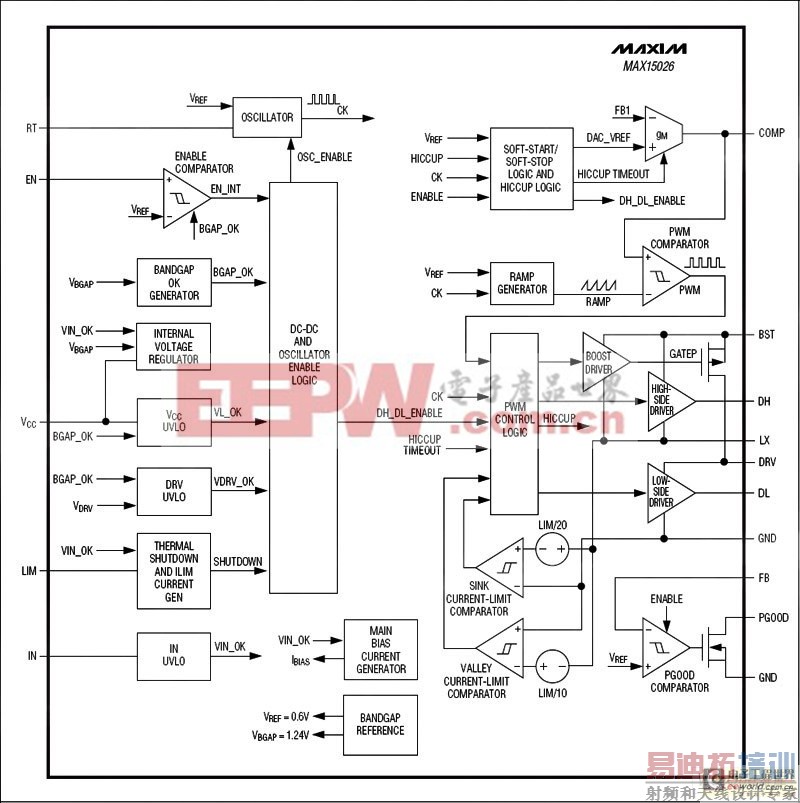

　　功能框图

　　关键特性

　　 ● 4.5V至28V或5V ±10%输入电压范围

　　 ● 0.6V至(0.85 x VIN)可调输出

　　 ● 200kHz至2MHz可调开关频率

　　 ● 可启动至预偏置负载

　　 ● 具有可调温度补偿门限的无损、逐周期、谷电流模式限流

　　 ● 吸电流模式限流保护

　　 ● 自适应的内部数字软启动

　　 ● ±1%精度的电压基准

　　 ● 内部升压二极管

　　 ● 自适应同步整流无需外部续流肖特基二极管

　　 ● 打嗝模式短路保护

　　 ● 热关断

　　 ● 电源就绪输出及使能输入用于电源排序

　　 ● ±5%精度的使能输入门限

　　应用

　　 ● DSP电源

　　 ● 用于LCD TV的二次变换电源

　　 ● 负载点稳压器

　　 ● 电源模块

　　 ● 机顶盒

　　 ● 交换机/路由器
