XRP6124:降压型控制器

XRP6124，作为一款非同步500ns的恒定导通时间控制器，能在紧凑的封装中实现高达92％的效率，能在高达1MHz的准恒定开关频率下工作，并且支持高达30V的输入电压和低至1.2V的可调输出电压。它专有的控制结构提供了极快的线性调整率和负载瞬态响应性能，无需外部补偿电路，并允许使用具有成本效益的陶瓷电容器。通过精确使能功能和内置软启动，XRP6124的电源设计灵活性得到了进一步加强。同时，输出短路保护也为XRP6124提供了故障安全操作。

　　具有高可靠性和精确性的电源管理是任何技术系统的关键要件。Exar拥有一系列众多的高性能和行业认可的电源管理解决方案，包括手持设备和照明控制、电源转换以及标准的线性器件。

　　XRP6124的两个版本，XRP6124 和XRP6124HV分别支持高达18V 和30V的输入电压。两个版本的产品现已批量供货，均符合RoHS标准，采用“绿色” 无铅5-引脚SOT 23封装。

　　特性

　　 ● 低至1.2V的输出电压转换

　　 ● 宽输入电压范围

　　 3V至18V：XRP6124

　　 4.5V至30V的：XRP6124HV

　　 ● 高达1MHz的恒定频率操作

　　 ● 恒定导通时间控制器为500ns

　　 ● 无需外部补偿

　　 ● 支持陶瓷输出电容器

　　 ● 快速瞬态响应

　　 ● 内置软启动2毫秒

　　 ● 短路保护

　　 ● 1μA的关机电流

　　 ● 符合RoHS，绿色/无卤5引脚SOT23封装

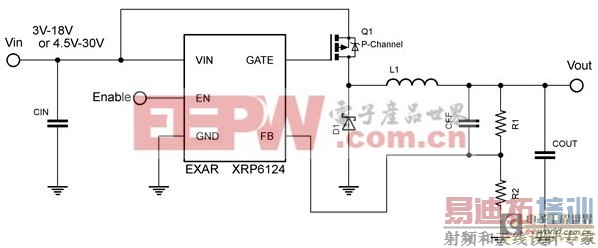

　　典型应用

　　应用

　　 ● 负载点转换

　　 ● 影音设备

　　 ● 工业和医疗设备

　　 ● 分布式电源架构
