MAX17129/MAX17149：6串WLED驱动器

MAX17129/MAX17149是一款白光发光二极管(LED)高效率的驱动程序。它们是专为小型到中型液晶显示器(LCD)而设计的LED阵列作为光源。内部开关升压与快速PWM控制架构，控制器驱动LED阵列，可长达六串并联和11个LED(MAX17129)或六个LED每串系列(MAX17149)配置。每个字符串是一个镇流器，达到± 2%的电流调节精度，确保均匀的LED亮度，并提供了可调10mA至45毫安满量程LED电流。该集成电路具有宽输入电压为6V至26V范围之间。 MAX17129集成了一个LDO以简化应用程序，具有一个高电压电源。这些器件还具有一个应用程序具有3V至5.5V电源电压的低输入电压模式。

　　这些器件支持PWM调光模式。外部PWM信号直接控制LED的亮度。调光频率范围从100Hz到25kHz，具有400ns的最小时间。

　　该集成电路具有多种功能，以防止故障情况下，控制器。单独的电压反馈环路限制在安全运行的输出电压。在开路和短路LED的检测有问题的字符串关闭，同时保持正常运转的其他字符串。

　　这些器件具有逐周期的内部开关电流限制，以提供一致的运行和软启动功能。如果设备在电流限制条件下，升压转换器是一个内部锁存后关闭定时器到期。热关断电路提供了另一个保护，防止损坏集成电路。

　　该IC的升压控制器具有内部0.245Ω(典型值)，48V的(最大)的无损电流检测和准确的逐周期电流限制功率MOSFET。在Quick - PWM控制架构提供无需外部回路补偿元件快速的负载瞬态响应，简化了外围电路，节省电路板面积。快速PWM控制方案具有恒定关断时间可调的准固定频率，从而提供一个多种多样的应用程序，可以权衡工作频率元件尺寸。每串LED(275mV的LED电流在20mA典型值)的低反馈电压有助于减少功率损耗，提高效率。

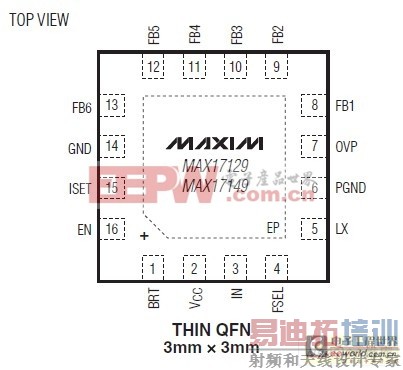

　　该集成电路采用16引脚，薄型QFN封装引脚间距为0.5mm。该包采用3mm x为0.8mm的超薄液晶面板设计最大厚度3平方毫米。

　　关键特性

　　 ● 3V至26V的输入电源电压

　　 ● 多达六个多串联LED的串并联

　　 ● 升压调节器与快速PWM控制方案

　　 ● 双水平可选择的开关频率

　　 ● 0.245Ω内部高压功率MOSFET(48V的最大)

　　 ● 低弦反馈电压：275mV，20mALED电流

　　 ● 满量程LED电流调节，从10mA到45mA

　　 ● ± 2%之间串电流调节精度

　　 ● 支持PWM调光模式

　　 ● 调光比：100:1

　　 ● 100Hz至25kHz的调光频率为PWM调光模式

　　 ● 开路和短路LED保护

　　 ● 输出过压保护

　　 ● 小型，16引脚的3mm x 3mm薄型QFN封装

　　应用

　　 ● 汽车系统

　　 ● 手持终端

　　 ● 笔记本电脑、亚笔记本电脑和平板计算机显示器
