LT3690：同步降压型开关稳压器

描述

　　LT 3690 是一款可调频率、单片式、降压型开关稳压器，可接受高达 36V 的输入电压。一个高效率 90mΩ 开关与升压二极管和必需的振荡器、控制器和逻辑电路一起内置于器件之中。30mΩ 的内部同步电源开关提升了效率并免除了增设一个外部肖特基箝位二极管的需要。该器件运用了电流模式拓扑结构，旨在实现快速瞬态响应和上佳的环路稳定性。停机模式可将输入电源电流减小至 1μA。低纹波突发模式在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。

　　LT3690 具有坚固的操作性能，并可容易地进行配置。在 UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。当 V_OUT 达到编程输出电压的 90% 时，一个电源良好标记电路将发出指示信号。保护电路可检测电源开关中的电流以保护 LT3690 免遭短路状况的损坏。频率折返和热停机功能提供了额外的保护作用。LT3690 采用具有裸露衬垫的 4mm x 6mm QFN 封装，旨在实现低热阻。

　　特点

　　 ● 宽输入范围：

　　－ 工作于 3.9V 至 36V

　　－ 过压闭锁功能可保护电路安全承受 60V 瞬态电压

　　 ● 4A 最大输出电流

　　 ● 集成型 30mΩ N 沟道同步开关

　　 ● 低纹波 (15mVP-P) 突发模式 (BurST Mode ) 操作：IQ = 70μA (在 12VIN 至 3.3VOUT)

　　 ● 可编程输入欠压闭锁

　　 ● 0.8V 反馈基准电压

　　 ● 输出电压：0.8V 至 20V

　　 ● 可编程和可同步振荡器 (170kHz 至 1.5MHz)

　　 ● 软启动和输出电压跟踪

　　 ● 坚固的抗短路性能

　　 ● 电源良好标记

　　 ● 小外形的耐热性能增强型 4mm x 6mm QFN 封装

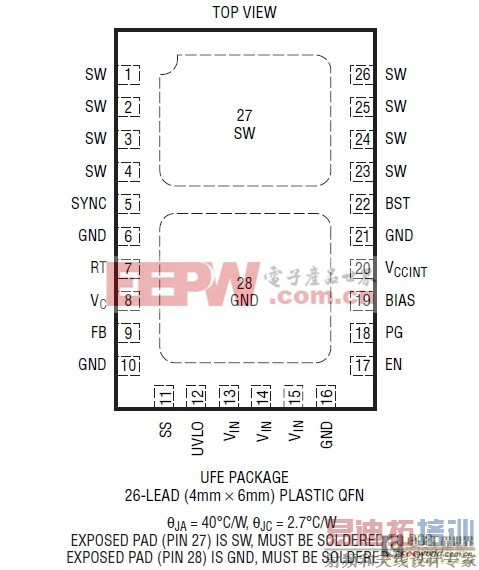

　　封装

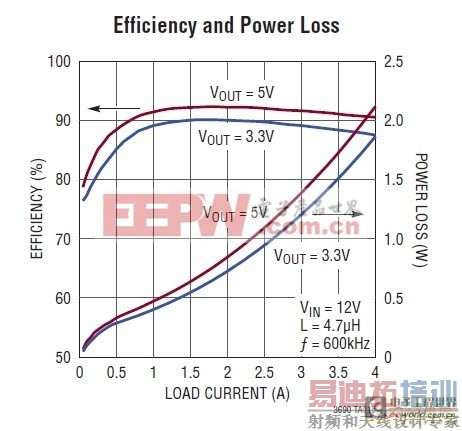

　　典型应用

　　应用

　　 ● 汽车系统

　　 ● 工业电源

　　 ● 分布式电源调节
