LTC3810-5 - 60V 电流模式同步开关稳压控制器

描述

　　LTC 3810-5 是一款同步降压型开关稳压控制器，能够从高达 60V 的电压直接进行降压操作，从而使其非常适合于电信和汽车应用。LTC3810-5 采用一种恒定接通时间谷值电流控制架构，以提供非常低的占空比和准确的逐周期电流限制，而无需使用一个检测电阻器。

　　一个精准的内部基准可提供 0.5% DC 准确度。一个高带宽 (25MHz) 误差放大器提供了非常快的电压和负载瞬态响应。强大的 1Ω 栅极驱动器使得 LTC3810-5 能够驱动多个 MOSFET，以适应电流较大的应用。工作频率由一个外部电阻器来选择，并针对 VIN 中的变化进行补偿，而且还能够同步至一个外部时钟以适应那些对开关噪声敏感的应用。一个停机引脚可将 LTC3810-5 关断，从而把电源电流减小至 240μA。

　　在启动期间或当发生输出短路时，集成偏置控制电路从输入电源产生栅极驱动电源，并增加了一个小的外部 SOT-23 MOSFET。当器件处于调节状态时，将从输出获取功率，以实现更高效率。

　　特点

　　 ● 高电压操作：达 60V

　　 ● 大的 1Ω 栅极驱动器

　　 ● 无需电流检测电阻器

　　 ● 双路 N 沟道 MOSFET 同步驱动

　　 ● 极快的瞬态响应

　　 ● ±0.5% 0.8V 电压基准

　　 ● 可编程输出电压跟踪 / 软起动

　　 ● 可从输入电源产生 5.5V 驱动器电源

　　 ● 可同步至外部时钟

　　 ● 可选择的脉冲跳跃模式操作

　　 ● 电源良好输出电压监视器

　　 ● 可调接通时间 / 频率：tON(MIN) 100ns

　　 ● 可调逐周期电流限制

　　 ● 可编程欠压闭锁

　　 ● 输出过压保护

　　 ● 5mm x 5mm QFN 封装

　　封装

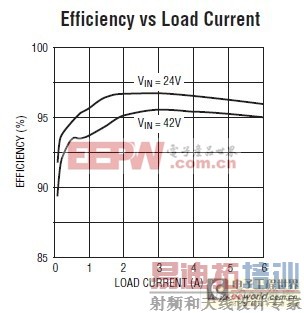

　　典型应用

　　应用

　　 ● 48V 电信和基站电源

　　 ● 网络设备、服务器

　　 ● 汽车和工业控制系统
