MAX8660/MAX8661电源管理IC

MAX8660/MAX8661电源管理IC (PMIC)为应用于智能蜂窝电话、PDA、互连网设备和其它便携设备中的处理器提供电源(AP)。

　　芯片集成了四路降压型DC-DC输出、三个线性稳压器、一个(第八路)常备电源LDO以及电源管理功能电路。两路动态调节DC-DC为处理器内核、内存供电；另外两路DC-DC转换器为I/O、存储器及其它的外设供电。其它功能包括：输出开关控制、低电压检测、复位输出和2线I C串行接口。MAX8661与MAX8660功能相同，但没有REG1降压型稳压器和REG7线性稳压器。

　　所有降压型DC-DC转换器采用高速2MHz PWM开关，允许使用更小尺寸的外围元件。它们可自动从PWM模式切换至高效的轻载工作模式，以降低工作电流，延长电池使用寿命。另外，强制PWM模式在任何负载下都可保持低噪声工作。过压锁定防止器件的输入电压大于7.5V。

　　关键特性

　　 ● 针对Marvell PXA300和Armada 100系列处理器进行优化

　　 ● 7.5V过压保护—高于6.3V时关断保护

　　 ● 四路同步降压转换器

　　 ● REG1、REG2、REG3、REG4

　　 ● 四路LDO稳压器

　　 ● REG5、REG6、REG7、REG8

　　 ● 2MHz PWM开关频率允许使用更小的元件

　　 ● 深度休眠状态下耗电仅20uA

　　 ● 低电池电压检测与复位输出

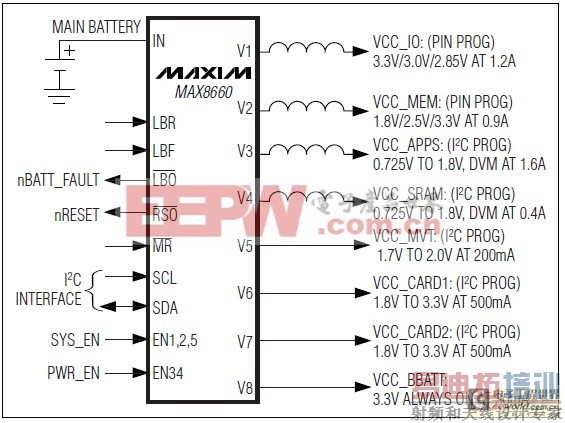

　　简化功能框图

　　应用

　　 ● 数码相机

　　 ● PDA、掌上电脑与无线手持装置

　　 ● 个人媒体播放器

　　 ● 便携式GPS导航系统

　　 ● 智能蜂窝电话
