MAX15004, MAX15005 ：反激/boost/SEPIC电源控制器

MAX15004A/B/MAX15005A/B是高性能、电流模式PWM控制器，可工作于4.5V至40V (抛负载)汽车级输入电压范围。如果VCC由外部偏置电压供电，启动后输入电压可以降低到2.5V。该控制器集成了所有实现固定频率隔离/非隔离电源所需的控制模块。围绕MAX15004/MAX15005可以便利的设计通用booST、flyback、forward和SEPIC拓扑的变换器。

　　电流模式控制架构可提供优异的线路瞬态响应和逐周期限流，同时可简化频率补偿。可编程斜率补偿可进一步简化设计。60ns快速限流响应时间和低至300mV的限流门限使得控制器适用于高效、高频DC-DC变换器。该器件包含一个内部误差放大器以及精度为1%的基准，便于实现初级稳压单端flyback变换器或非隔离变换器。

　　转换频率可由外部阻容网络设置为15kHz至500kHz (MAX15004A/B为1MHz)。MAX15004A/B/MAX15005A/B提供了一个SYNC输入，可与外部时钟同步。MAX15004A/B的FET驱动器最大占空比为50%。通过选取适当的RT和CT组合，可设置MAX15005A/B的最大占空比。

　　输入电源的启动电压由输入欠压锁定(ON//OFF)设置，并可用于关断变换器使总的关断电流降低至10uA。保护措施包括周期性和打嗝式限流，输出过压保护和过热关断。

　　MAX15004A/B/MAX15005A/B提供节省空间的16引脚TSSOP封装和热增强型16引脚TSSOP-EP封装。所有器件都可工作于-40°C至+125°C汽车级温度范围。

　　关键特性

　　 ● 宽输入电压范围工作：4.5V至40V

　　 ● 工作电压低至2.5V (使用自举VCC偏置)

　　 ● 电流模式控制

　　 ● 限流门限电压低至300mV，精度为5%

　　 ● 内置误差放大器和精度为1%的基准

　　 ● 开关频率可通过RC编程，精度为4%

　　 ● 开关频率可调范围：15kHz至500kHz (MAX15004A/B为1MHz)

　　 ● 外部频率同步

　　 ● 最大占空比50% (MAX15004)或可调(MAX15005)

　　 ● 可编程斜率补偿

　　 ● 10uA关断电流

　　 ● 逐周期和打嗝式限流保护

　　 ● 过压和过热关断保护

　　 ● 从-40°C至+125°C汽车级温度范围

　　 ● 16引脚TSSOP或16引脚热增强型TSSOP-EP封装

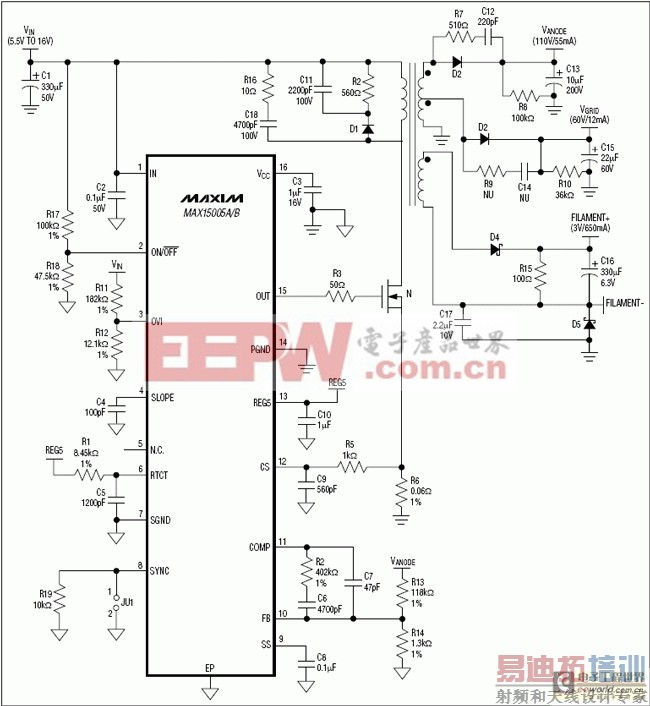

　　典型工作电路

　　应用

　　 ● 汽车

　　 ● 隔离型反激、正激，非隔离型SEPIC、升压转换器

　　 ● 真空管荧光灯显示器(VFD)电源
