LTC2655特性/应用

描述

　　LTC 2655 是一个 4 通道、I2C、16 位 / 12 位、轨至轨 DAC 系列，具有集成 10ppm/ C 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2655-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 的单工作电源。LTC2655-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将 DAC 全标度输出设定为外部基准电压的两倍。

　　这些器件采用二线式 I2C 兼容型串行接口。LTC2655 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2655 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如 果 PORSEL 引脚连接至 VCC，则 DAC 在上电时将被复位至中间标度。

　　特点

　　 ● 集成 10ppm/uC 最大值基准

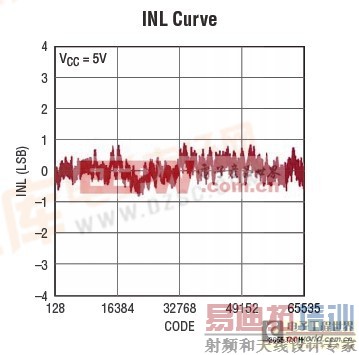

　　 ● 最大 INL 误差：±4LSB (在 16 位)

　　 ● 在整个温度范围内保证单调

　　 ● 可选择的内部或外部基准

　　 ● 2.7V 至 5.5V 电源范围 (LTC2655-L)

　　 ● 集成基准缓冲器

　　 ● DAC 之间的超低串扰 (1nVus)

　　 ● 上电复位至零标度/中间标度

　　 ● 异步 DAC 更新引脚

　　 ● 纤巧型 20 引脚 4mm x 4mm QFN 封装和 16 引脚窄体 SSOP 封装

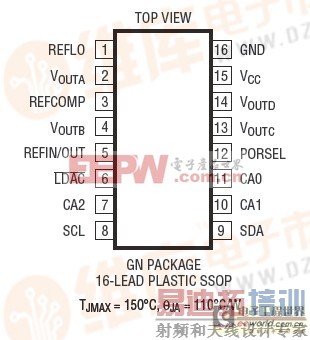

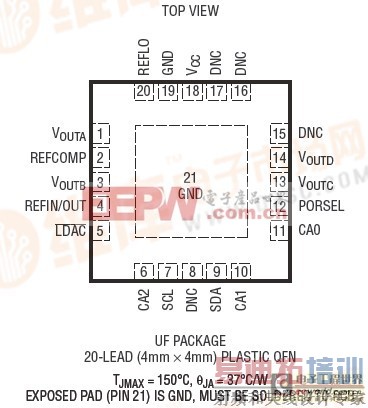

　　封装

　　典型应用：

　　应用

　　 ● 移动通信

　　 ● 过程控制和工业自动化

　　 ● 仪表

　　 ● 自动测试设备

　　 ● 汽车
