三通道降压型稳压器LTC3569简介

描述

　　LTC 3569 包含 3 个单片式、同步降压型 DC/DC 转换器。该器件是为在中等功率应用，其工作输入电压范围为 2.5V 至 5.5V。工作频率的可调范围从 1MHz 至 3MHz，因而允许使用纤巧、低成本的电容器和电感器。通过对 EN 引脚进行多达 15 次电平变换，并降低 800mV FB 基准 (降幅为每个周期 25mV)，可对 3 个输出电压实施独立设置。第一个降压型稳压器提供了高达 1200mA 的负载电流。另外两个降压型稳压器则各提供 600mA。

　　另外，也可以通过配置来使两个 600mA 降压型稳压器起受控电源级的作用，并与另一个内部降压型稳压器并联运行，以提供较高的负载电流。当起并联和从属输出级作用时，分立式外部组件被共用，而且可用的输出电流相加在一起。

　　特点

　　 ● 三个独立的电流模式降压型 DC/DC 稳压器 (一个 1.2A 和两个 600mA)

　　 ● 单引脚可设置 VFB 伺服电压从 800mV 到低至 425mV (步幅为 25mV)

　　 ● 把 VFB 拉至高电平，以使每个 600mA 降压型稳压器成为一个用于较高电流运作的从属电源

　　 ● 脉冲跳跃或突发模式 (BurST Mode ) 操作

　　 ● 可编程开关频率 (1MHz 至 3MHz) 或固定 2.25MHz

　　 ● 可同步 (1.2MHz 至 3MHz)

　　 ● VIN 范围：2.5V 至 5.5V

　　 ● 所有稳压器均在内部进行补偿

　　 ● PGOOD 输出标记

　　 ● 静态电流 100μA (所有稳压器均处于突发模式操作)

　　 ● 零停机电流

　　 ● 具过热和短路保护功能

　　 ● 纤巧型 3mm x 3mm 20 引脚 QFN 和耐热性能增强型 TSSOP FE-16 封装

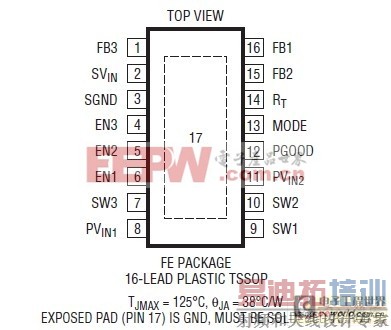

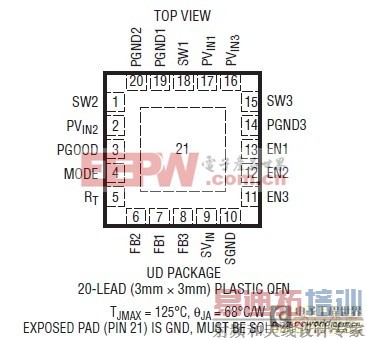

　　封装

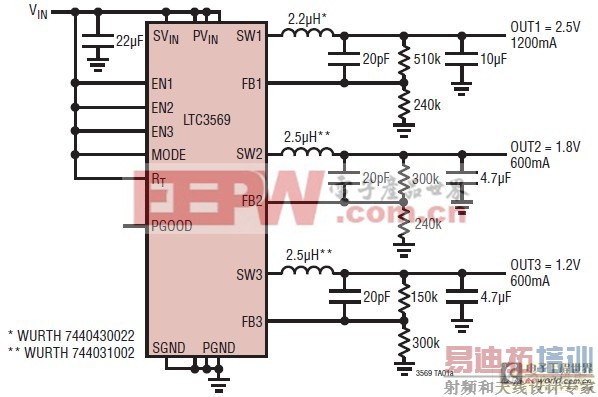

　　典型应用

　　应用

　　 ● 具有多个电源轨的便携式应用

　　 ● 通用降压型 DC/DC 转换

　　 ● 动态电压调节应用
