LT6656 - 1μA 精准串联电压基准

描述

　　LT 6656 是一款小型精准电压基准，所吸收的电源电流小于 1μA，并能够采用一个位于输出电压的 10mV 以内的工作电源电压。LT6656 提供了一个 0.05% 的初始准确度和 10ppm/oC 的温度漂移。由于兼具低功率和精准特性，因此该器件非常适合于便携式和电池供电型仪表。

　　LT6656 能够提供高达 5mA 的输出驱动电流和 65ppm/mA 的负载调整率，从而使其可被用作一个低功率 ADC 的电源电压和基准输入。LT6656 可接受一个高达 18V 的电源电压，并安全地承受输入反接。

　　LT6656 的输出能够在采用 1μF 或更大的输出电容时保持稳定，并可在多种输出电容器 ESR 条件下运作，从而确保了 LT6656 的简单易用。

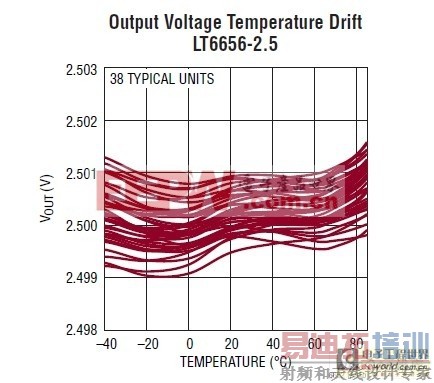

　　该基准的技术规格针对 –40oC 至 85oC 的工作温度范围进行了全面拟订，并能够在 -55oC 至 125oC 的极限温度范围内运行。通过运用先进的设计、工艺和封装技术实现了低迟滞和一致的温度漂移。

　　LT6656 采用 6 引脚 SOT-23 封装。

　　特点

　　 ● 低漂移

　　 A 级：10ppm/oC (最大值)

　　 B 级：20ppm/oC (最大值)

　　 ● 高准确度

　　 A 级：0.05% (最大值)

　 　B 级：0.1% (最大值)

　　 ● 超低电源电流：850nA

　　 ● 高输出驱动电流：5mA (最小值)

　　 ● 低压差电压：10mV (最大值)

　　 ● 技术规格针对 -40oC 至 85oC的温度范围进行了全面拟订

　　 ● 可在 -55oC 至 125oC 的温度范围内运作

　　 ● 宽电源范围至 18V

　　 ● 反向输入/输出保护

　　 ● 可提供的输出电压选项：

　　 ● 1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V

　　 ● 热迟滞：25ppm

　　 ● 扁平 (高度仅为 1mm) ThinSOTTM 封装

　　封装：

　　典型应用：

　　应用：

　　 ● 精准 A/D 和 D/A 转换器

　　 ● 便携式气体检测仪

　　 ● 电池或太阳能供电型系统

　　 ● 精准稳压器

　　 ● 低电压信号处理

　　 ● 微功率远端采样
