四通道电源控制器MAX16064特性/应用/数据资料

MAX16064是完全集成的4通道数字电源控制和监控IC，可连接至四路电源提供完整的数字编程。MAX16064可以连接到电源基准输入、反馈节点以及输出使能，提供电源跟踪、软启动、排序、裕量调节以及动态控制输出电压等功能。

　　电源排序功能可自主运行或通过PMBus 接口控制。断电和上电过程提供受控的电源排序。多个MAX16064可组合使用，以便为更多电源提供自主排序。电源顺序要求可以存储到外部配置的EEPROM，无需改变PCB布局即可重新更改排序。

　　MAX16064具有内部温度传感器，提供更高级别的系统监测。其它特性包括：复位输出和SMBus报警输出。

　　MAX16064的每个通道具有一路高精度、12位模/数转换器(ADC)输入和一个差分放大器，用于精确监测、报告负载电压，不受地电位差的影响。内部集成12位数/模转换器(DAC)用于电源裕量调节，并可通过闭环控制系统动态调节输出电压，输出电压精度为±0.3%。

　　用户可编程寄存器提供灵活、精确的与时间相关的事件控制，例如：延迟时间和过渡时间，监测过压、欠压、过热故障，并可相应处理报警。可对闭环工作状态进行编程，确保MAX16064与任何现有电源能够协同工作，提供精确电压控制和裕量调节。

　　MAX16064采用PMBus兼容通信协议。可以按照该协议或从Maxim网站下载免费的图形用户界面(GUI)对器件进行编程，加快开发进程。完成配置后，结果可以在上电时通过PMBus总线保存到EEPROM或装载到器件内。因此，可以利用MAX16064远程配置任何电源，节省了产品召回或现场服务的昂贵成本。MAX16064具有114个不同的地址设置，支持大规模系统的协同工作。MAX16064采用节省空间的36引脚、6mm x 6mm、TQFN无铅封装，工作在-40°C至+85°C温度范围。

　　关键特性

　　 ● 精确的电压输出控制(AVOC)能够以±0.3%的精度控制输出电压

　　 ● PMBus接口用于电源编程、监控、上电和断电排序以及裕量调节

　　 ● 提供输出电压和温度监测，可调节监控频率

　　 ● 可编程软启动和软停止斜率

　　 ● 可使用REFIN或FB端实现电源控制

　　 ● 主从时钟选项可为多个器件提供精确定时参考

　　 ● 外部EEPROM接口用于上电时自动设置

　　 ● 3.0V至3.6V工作电压范围

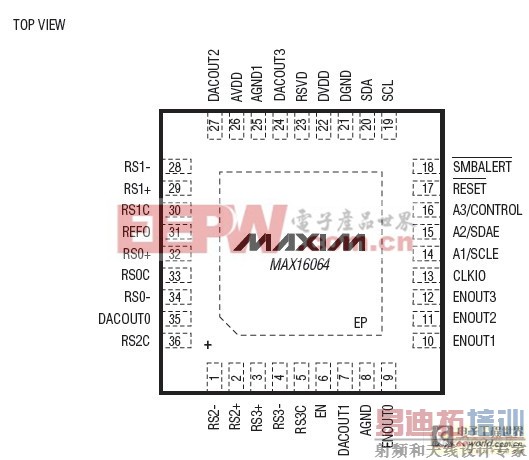

　　 ● 6mm x 6mm、36引脚TQFN封装

　　典型工作电路

　　应用

　　 ● DC-DC模块与电源

　　 ● 路由器

　　 ● 服务器

　　 ● 存储系统

　　 ● 电信/网络
