过压保护控制器MAX4864L-MAX4867特性/典型应用

录入:edatop.com    点击:

MAX4864L/MAX4865L/MAX4866L/MAX4867过压保护控制器可在高至+28V、低至-28V的电压故障范围内保护低电压系统。这些器件驱动一个低成本的互补型MOSFET。如果输入电压大于过压阈值,这些器件关断n沟道MOSFET,以防止对保护元件的损坏。如果输入电压低于地电压,器件关断p沟道MOSFET,以防止对保护元件的损坏。器件采用内部电荷泵而无需外部电容来驱动MOSFET GAteN以实现简单、有效的解决方案。

  过压阈值预设为+7.4V (MAX4864L)、+6.35V (MAX4865L)、+5.8V (MAX4866L)和+4.65V (MAX4867)。当输入电压低于欠压锁定(UVLO)阈值时,器件进入低电流待机模式(8.5uA)。在关断模式(/EN置为逻辑高),电流进一步减小(0.4uA)。MAX4864L/MAX4865L/MAX4866L的UVLO阈值为+2.85V,MAX4867的UVLO阈值为+2.5V。

  此外,用1uF电容将输入旁路至地可实现±15kV ESD保护。所有器件均可提供小型6引脚SOT23和6引脚,2mm x 2mm uDFN封装,工作温度范围为-40°C至+85°C。

  功能框图


  关键特性

   高至+28V过压保护

   低至-28V反向保护

   预设过压(OV)电平(7.4V、6.35V、5.8V、4.65V)

   驱动低成本互补型MOSFET

   内部50ms启动延时

   内部电荷泵

   8.5uA待机电流(UVLO模式)

   0.4uA关断电流

   过压故障FLAG指示

   6引脚(2mm x 2mm) DFN和6引脚SOT23封装

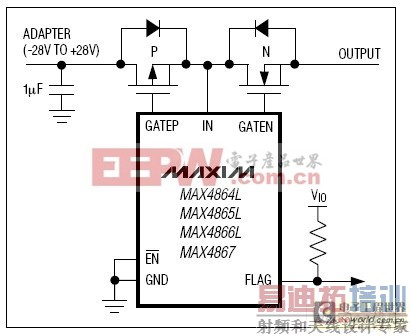

  典型工作电路


  应用

   蜂窝电话

   数码相机

   MP3播放器

   PDA与掌上电脑设备
