集成MOSFET和高边电流检测的LED驱动器
MAX16832A/MAX16832C是降压恒流高亮度LED (HB LED)驱动器,为汽车内部/外部照明、建筑和环境照明、LED灯泡和其它LED照明应用提供具有成本效益的解决方案。
MAX16832A/MAX16832C工作于+6.5V至+65V输入电压范围,在最高+125°C温度范围内可提供最大700mA的输出电流,而在最高+105°C的温度范围内可提供1A的输出电流。高边检流电阻调节输出电流,而专用的脉宽调制(PWM)输入可实现宽亮度范围的脉冲式LED亮度调节。
这些器件非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路减少了外部元件数量,并可提供±3%精度的平均输出电流。在负载瞬变和PWM亮度调节过程中,滞回控制算法保证了优异的输入电源抑制和快速响应性能。MAX16832A允许10%的电流纹波,而MAX16832C允许30%的电流纹波。这两款器件的开关频率高达2MHz,从而允许使用小尺寸元件。
MAX16832A/MAX16832C提供模拟亮度调节功能,可降低输出电流,通过在teMP_I至GND之间加载一路低于内部2V门限电压的外部直流电压来实现这种调节。TEMP_I还可向连接在TEMP_I和GND之间的负温度系数(NTC)热敏电阻源出25 A电流,提供模拟热折返功能,当LED串的温度超出指定温度值时可降低LED电流。此外,器件还具有热关断保护功能。
MAX16832A/MAX16832C工作于-40°C至+125°C汽车级温度范围,采用增强散热型8引脚SO封装。

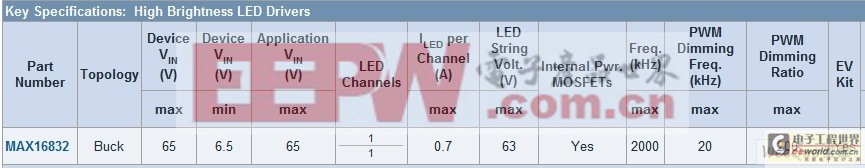

关键特性:
● 高效解决方案
● 输入电压范围为6.5V至65V
● 输出电流高达1A
● 片上集成65V、0.45Ω功率MOSFET
● 滞回控制:开关频率高达2MHz
● LED电流精度:±3%
● 200mV检流基准
● 电阻可编程的恒定LED电流
● 集成的高边电流检测
● 热折返保护/线性亮度调节
● 过热关断保护
● 采用增强散热型8引脚SO封装
● -40°C至+125°C工作温度范围

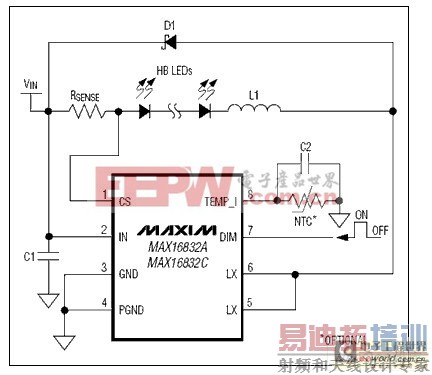

典型应用电路:
应用:
● 建筑、工业及环境照明
● 汽车RCL、DRL和雾灯
● 平面显示器
● 指示灯和紧急事件灯
● MR16和MR111 LED灯
