内置开关的同步DC-DC转换器—MAX15041

MAX15041是低成本、内置开关的同步DC-DC转换器，可提供高达3A的输出电流。MAX15041工作在4.5V至28V输入电压范围，提供0.606V至VIN的90%的可调输出电压，可由两个外部电阻设置。MAX15041理想用于分布式电源、预稳压、机顶盒、电视以及其它消费类电子应用。

　　MAX15041具有峰值电流模式PWM控制器，采用内部固定350kHz开关频率工作，且具有90%最大占空比。电流模式控制架构简化了补偿设计，并可保证逐周期限流，快速响应输入电源及负载瞬变。高增益跨导误差放大器允许使用II类补偿方案，便于外部补偿，可支持全陶瓷电容设计。

　　同步降压型调节器具有内部MOSFET，可提供比异步方案更高的效率；与分立式控制器方案相比大大简化了设计。为便于设计，采用内置MOSFET降低EMI并减小电路板尺寸，通过减少外部元件数量提供更高的可靠性。

　　MAX15041还具有热关断和过流保护功能(高边源出电流、低边吸入电流)，带有欠压锁定功能的内置5V LDO。此外，该器件上电进入预置输出，确保安全启动。

　　其它特性包括外部可调的软启动，可逐渐增大至输出电压并减小浪涌电流。独立的使能控制和电源就绪信号允许灵活的电源排序。

　　MAX15041采用节省空间的大功率、3mm x 3mm、16引脚TQFN-EP封装，工作在-40°C至+85°C温度范围。

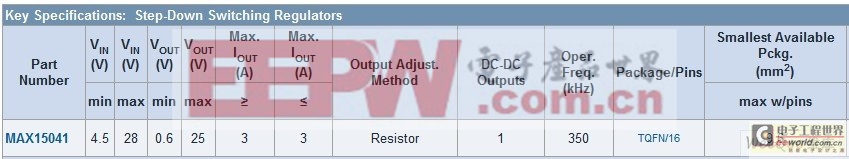

　　关键特性：

　　 ● 高达3A的连续输出电流

　　 ● 工作温度范围内保持±1%输出精度

　　 ● 4.5V至28V输入电压范围

　　 ● 输出电压在0.606V至0.9 x VIN范围内调节

　　 ● 内置170mΩ RDS-ON高边功率开关和105mΩ RDS-ON低边功率开关

　　 ● 350kHz固定开关频率

　　 ● 效率高达93%

　　 ● 逐周期过流保护

　　 ● 可编程软启动

　　 ● 采用低ESR陶瓷输出电容保持稳定输出

　　 ● 安全启动进入预置输出

　　 ● 使能输入和电源就绪输出

　　 ● 提供完整的过流和过热保护

　　 ● VDD LDO欠压锁定

　　 ● 节省空间、增强散热的3mm x 3mm封装

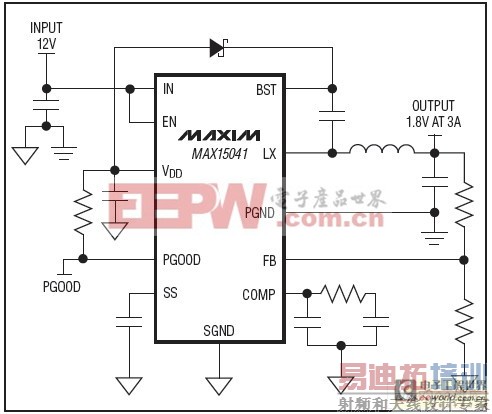

　　典型工作电路 ：

　　应用：

　　 ● 消费类产品

　　 ● 分布式供电系统

　　 ● 前置调节器

　　 ● 机顶盒

　　 ● 电视

　　 ● 墙上适配器

　　 ● xDSL调制解调器
