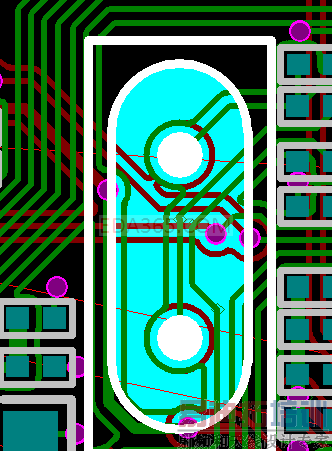

晶振下面为什么要铺一层丝印有什么好

录入:edatop.com    点击:

防止晶振壳体与下面的过孔短路,晶振外壳最好接地!

接地,则是防止辐射,出于EMI考虑。否则,总会有一定的能量泄漏出来,干扰到其他敏感的电路。关于能量的泄漏,可以用高频探头,或电场探头配合频谱分析仪探测。

楼上正解,另外晶振的下面不要走线

一点丝印也能防辐射,没有什么道理吧
二楼说的才对

二楼说的是为什么要有一层丝印,是防止和其它线路短路;三楼说的是为什么要接地,是防止辐射外泄,五楼看清楚再说话

6楼说得最透彻!

7楼这总结的更好,领导型的

顶一个!

很显然,lz的图外壳没有接地

防止晶振壳体与下面的线路短路, 就算它下面没有线路,但是它的封装已经做成了下面有丝印的了,难道下面没线路还要改封装吗?
大家不要在这里浪费时间了。

晶振的下面不要走线

顶一个

呵呵,确实是为了不要短路了,这我们也经常用

因为地的种类的不同,且其干扰也不同,所以有时外壳接地,有时不让其外壳接地,
如不接地,加丝印来增强其绝缘性
