PADS中走线的阻抗如何控制?

录入:edatop.com    点击:
如题,pads中是可以计算阻抗的,但前提是要有PLANE层(貌似是这样的),我想能不能不把顶层和底层设置成Plane层,然后也能计算走线的阻抗?
请高手帮帮忙,谢谢!

同问

阻抗不能这么算的。
是根据你的层叠,铜厚,板材介质,线宽,线距,参考平面等等来算的

同上.

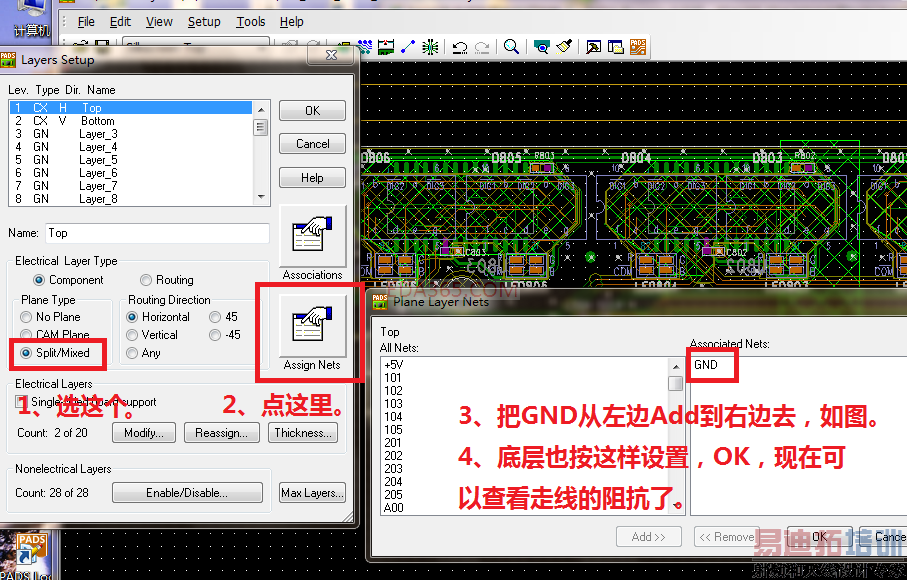

当然,以上方法只是查看,要想控制阻抗,按的说法去做吧。

说的对!

这是信号完整性的问题,到那个板块去问吧。
