AD转投PADS门下新手走线及捕捉焊盘中心问题

录入:edatop.com    点击:
在Altium Designer中,假如我从焊盘A开始向它斜上方的焊盘B走线,则:
一、可以设定转角必然为45度(这其实也是软件默认设定);
二、连接过程中只要将光标放在焊盘B中心点击,即可完成走线过程。
现在在pads中完成同样环境布线时,则:
一、即使设定为45度转角,也必须在一定栅格范围内小心拉开距离,否则仍为直角;
二、不能实现光标直指焊盘B中心预览走线结果,走线结果为焊盘A出线+一段距离后直角+未完成的飞线部分。

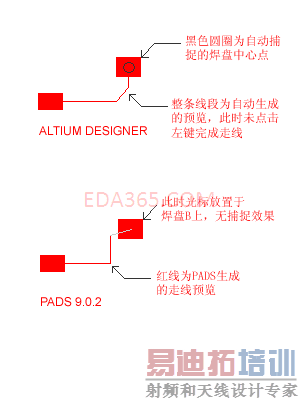

文字描述可能不太明白,画了个对比简图:

我想请教各位PADS大侠们的问题是:
一、是我对设定里的功能细节没有理解透彻、或者操作细节步骤不对?
二、PADS本身就是这种绘图方式?
我想不会是第二个可能,一定是我太菜,脑子没转过弯儿来,恳请高手们教教我,谢谢了

你说的不是很清楚,不知道你是不是在router里走线,我的经验是:
1、pads的layout手工走线不怎么样,能不用最好别用,但是走线的技巧要掌握,有时候用得着;
2、在router里用F3走线相当舒服,然后修一下就可以了,当然需要根据具体情况做一些设置;

我去过一家公司,那里的工程师都用PADS layout 很少用PADS ROUTER,有人是这样告诉我的。真不知道是为什么。到底是PADS LAYOUT 和PADS ROUTER,是怎么用的,用在哪种情况下,有高手告诉一下吗

  单位忙啊,现在才回家,感谢这位兄弟指教,我是在PADSLAYOUT下面进行最简单的布线练习,不过倒是真忘了还有个PADSROUTER,等下我试着摸索一下,看看感觉到底如何。
  现在同时在学PADS和CADENCE,原理图部分解决了,现在就在这两者之间犹豫,究竟该主攻哪一个,虽然已经确认PADS操作更简洁明快一些,但是如果走线果真如此别扭的话,还真不如多花些时间认真钻研ALLEGRO来的划算。
  三楼的兄弟,以我肤浅的认识,貌似ROUTER可以进行LAYOUT很多不能实现的功能,例如总线走线、差分对、蛇形线以及自动布线等等,这好像是PADS的特色,不明白为什么没有把这些重要功能整合到一个软件里。
  以上是同为初学者的交流,更确切的解释,期待高人出现。

要是PADS Layout与ROUTER整合在一个软件里就好了。
