PAD2007 Layout GND 设置的问题

录入:edatop.com    点击:

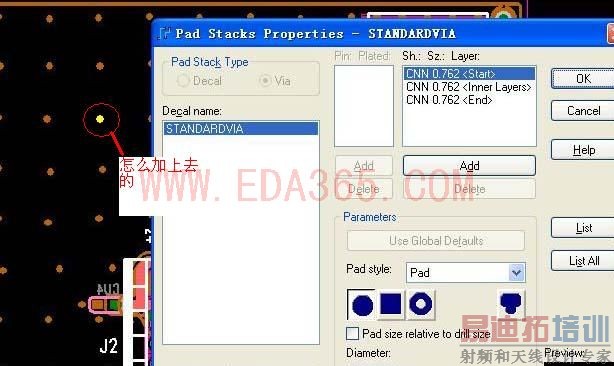

下面的这个点是怎么加上去的,请高手回答

这个是地孔吧,应该是点击右键---选择NET,然后在PCB中点击GND网络,选中网络后点击右键,选择ADD VIA然后就可以任意放了。

同意二楼。

是应该是这样啊

添加via后飞线怎样去除

选中它,右键,取消上胶,就可以删除了。

顶了

取消上胶,上胶是什么东西来着?

同问啊

Glued

那样是可以删过孔,但是飞线还有啊

请问怎么去掉飞线,让连接检查时不报错

不报错的飞线不用理会,“这是pads的特色”。
