pads9.2在布板时,无法编辑PCB封装的引脚顺序,求解

录入:edatop.com    点击:
pads9.2在布板时,无法编辑pcb封装的引脚顺序,求解

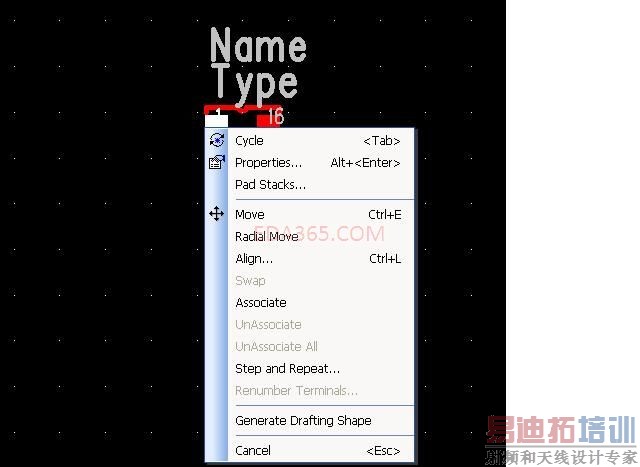

如图

那项无法选上

你在布板时点击元件进入封装编辑,当然不行,得在库里调出来进行修改才成。

选中两个焊盘,swap

1,选中两个焊盘,swap;
2,库里调出来进行修改后存盘,再回到PCB里,选中你要修改的封装,整体交换;

2007或以上版本不允许在设计过程中对器件进行焊盘改名,
你可以在库里进行修改,然后再update from library

学习了

谢谢各位大师指点

选择元件就可以进如元器件编辑了
