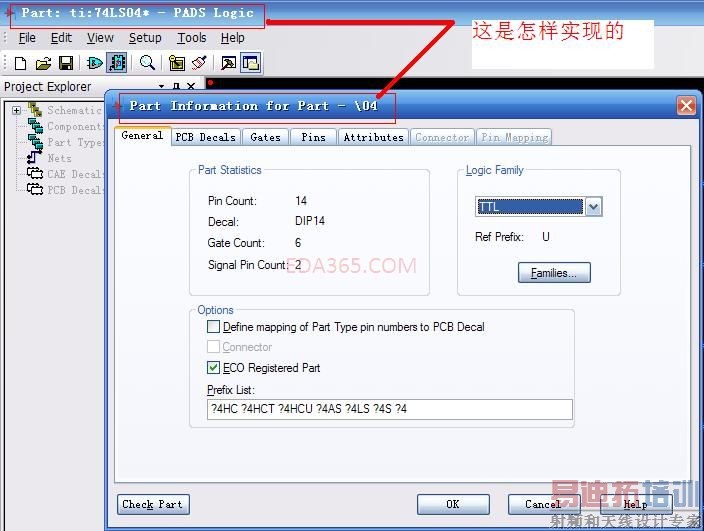

pads logic 这是怎么实现的

录入:edatop.com    点击:

照着教程从头到尾做一遍就差不多知道了

教程里没有这种

什么意思,

使用后缀设计元件

你是不是想问前面那个图片是怎么从后面那个图片中出来的?

前面元件名字为"74LS04"为何后面对话框元件名字为"4"

它的名字就是“4”,打开这个元件,在edit Graphic中可以看到它的名字。

为什么我建立地名字都相同呢74LS04,74LS04;而例子里地名字不相同呢,一个74LS04,一个4.
把padslogic_user.pdf关于Chapter 8 Managing Parts看完啦,也没有找到答案!

自己摸索出元件族建立元件的过程了,就是把74LS14,54LS14,74HC14,54HC14所有的元件建成一个元件族.
再添加新的同族元件和删除同组元件,只要更改元件族就可以了.
