PADS layout中如何加入镙丝孔？
录入：edatop.com 点击：
一直不知如何增加镙丝孔，pad stack在VIA中增加了镙丝孔以及属性（估计我的思路错了），一个月了，本想靠网上查资料搞定，但最后仍未见效果，麻烦诸位同仁帮小弟解决这初学阶段的最后一个疑问
谢谢各位！
谢谢各位！
要建库的，不要在padstack里去弄，你建一个螺丝孔的库，从原理图eco过来就行了么
螺丝孔，是不是用来安装的？
一般是做成一个元件（只有一个管脚），在原理图上画上去，也可以在pcb中加，但我总觉得pcb比sch中多出几个，感觉不规范。
在画板框的时候可以直接画啊，也可新建一个单焊盘元件
我一般画Board Cut Out，至于当作元件添加，我也觉得不爽，所以就这么干
我一般画Board Cut Out，至于当作元件添加，我也觉得不爽，所以就这么干 -----------------这才是正常的做法！
可以让硬工在原理图增加一个螺丝孔器件。
我也是画BOARD CUT OUT,
我都是在原理图上做成一个器件，因为有的孔需要接地，在板框上挖孔不能接地。
在原理图里添加了个这个器件，就不会遗漏，要是直接添加上去，更新一次原理图就掉了又要重新添加，比较麻烦。

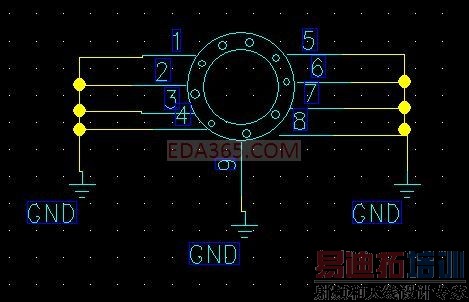

lz可以参考下别人的做法。在原理里的表示方法：

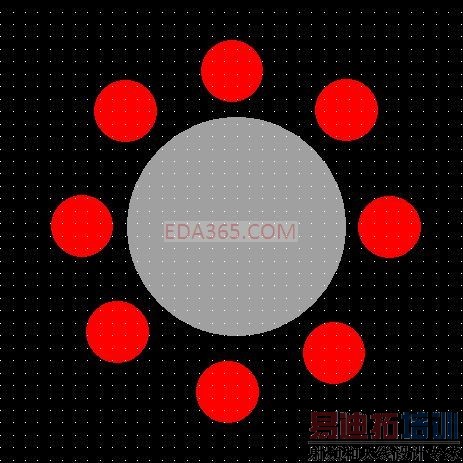

在pcb中：

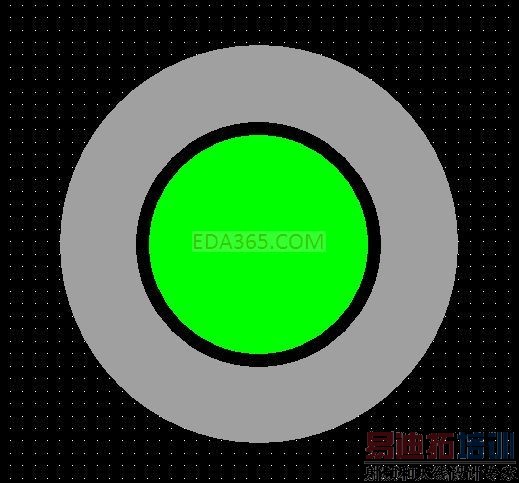

钻孔层：
