这种安装孔怎么做出来的?

录入:edatop.com    点击:

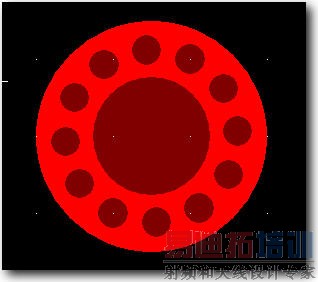

这种孔不知道怎么称呼,挺像梅花的,在很多大板子上见到,也不知道有什么用,难道是为了增加承受电流的极限?又是如何画出来了的呢?
希望高手不吝赐教。

这是一个用pads9.2作的封装,请参考!
TEMP.rar

我也是这样做出来的,但是感觉怪怪的,那么这样的安装孔有什么作用呢?

這種螺絲孔的做法是防止錫塞孔,那小孔是連接電源層或地層的,大孔是NPTH的..
