PADS 求助 埋盲孔选项不可用

录入:edatop.com    点击:

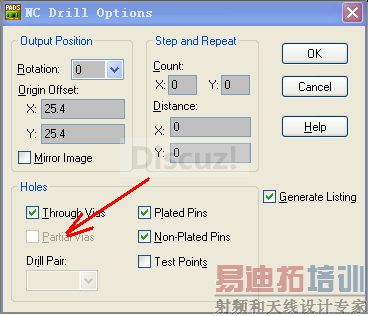

今天客户发了一个文件过来,说是1-25-6层有盲孔要求,但是pcb文件打开后转资料时发现埋盲孔选项不可用(灰色的)
还请哪位师傅帮解答一下,我该如何操作?(如果有图有真相那就更好了

setup----drill pairs 没设置

过孔层对设置好就可以了
