PADS能否铺网格状的铜，类似99se那样的填充率？
录入：edatop.com 点击：
RT，谢谢

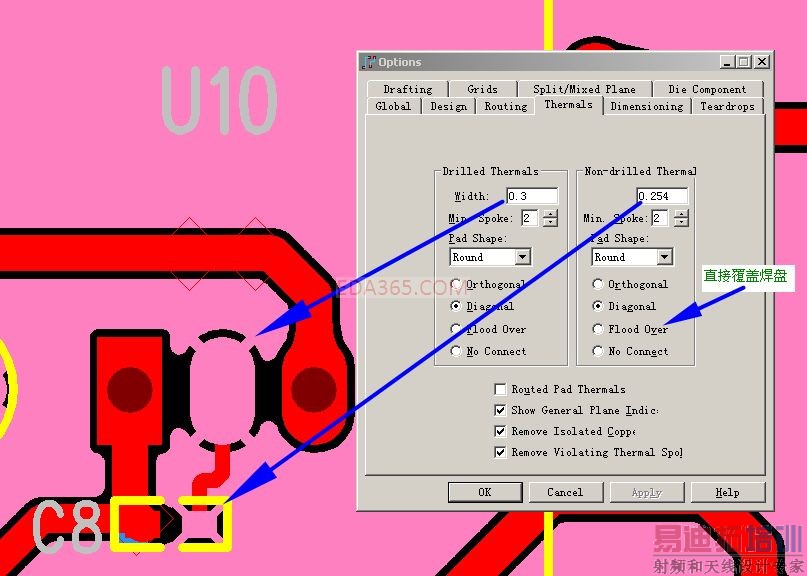

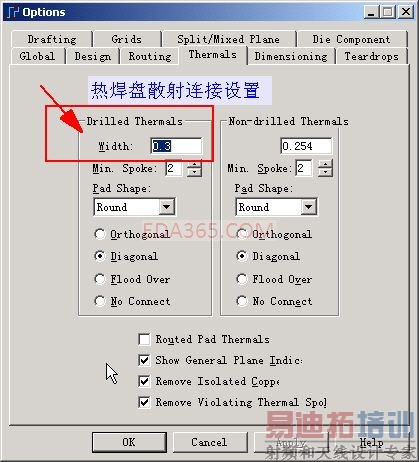

自己防止忘记用的，都给你吧
PADS中，同一网络的同形状焊盘，可以部分直连，部分隔热么？99se可以做到图中的样子，请问PADS可以么？
非常感谢cnchip的回答 ，很受用，另外
“PADS中，同一网络的同形状焊盘，可以部分直连，部分隔热么？99se可以做到图中的样子，请问PADS可以么”
对于这种情况，我一般的做法是将需要直连的焊盘设置为椭圆形，当然参数不变，椭圆也是圆的一种嘛，然后再在option/thermals中对椭圆形和圆形焊盘分别设置为flood over和orthogonal就可以了。
椭圆直连，圆形隔热。好办法！谢谢
很受用：椭圆直连，圆形隔热。
学习了。
谢谢楼主，学习了！
学习了，谢谢
受教，我又学了一招
我也是这么干的
学习了
