PADS LAYOUT中通孔尺寸问题?

录入:edatop.com    点击:
请问我设置好的Drill size,在使用q键测量的时候,测量结果总是Drill size+3mil。
板上所有通孔的pad和via都是如此,为什么?

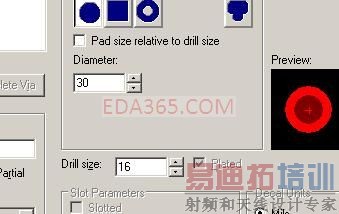

这个是via,其他的也是如此,pad也是总是测量值多3MIL,大家也是这样么?


搞不明白,如果不保密的话你把板板发上来看看!


如图中红圈处更改,OK

楼上正解,这里可以设置孔的偏差值

非常感谢!

学习了

学习了,谢谢共享!

谢谢楼上我学会了一招。

学了

学习了 不错

我了试了,谢谢
