使用Make reuse时提示出错(图)
录入：edatop.com 点击：

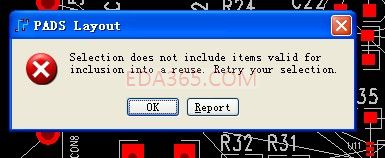

如图,我选定了已经布局好的整块电路版图,然后鼠标右键选择make reuse,弹出如下提示,但是我看不懂,求高人指点:
然后我点击report,内容见下面,好像是提示坐标(0,0)处Board Outline 有问题??1 Drafting, including
1 Board Outline这个是啥意思??
求高人指点迷津！
Board Outline 是板框 去掉板框试试看。
report有两个文件的，另一个是.err文件，你把那个文件上传，我给你找出问题。还有，你自己检查下Part Types，Decal Types，Value，Tolerance，这4个参数要一致才能用，特别是Tolerance，自己建元件库，默认是没这个参数的，要加上
