pads2007 拼板

录入:edatop.com    点击:


问大家 有没有用pads拼板的?

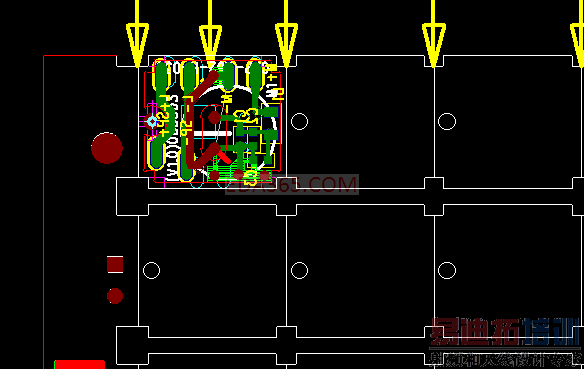

上图是别人拼的

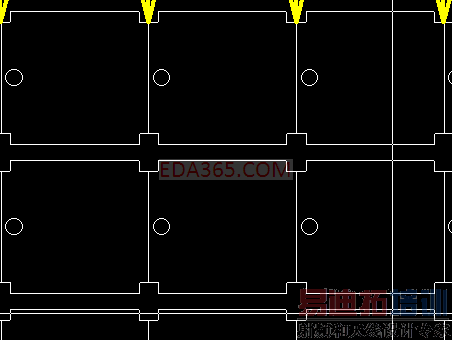

我照着拼板拼出来的是下图的结果
请高手帮忙,怎样拼出上图的样子?

上面的图只是画个示意,从截图上看是拼6块,中间V-CUT,到时候去CAM里照着拼就行了

2#楼的说的是啊 我也知道关键是我在CAM 中拼出来的六块全都是一样的我在PADS中试过 拼出来的是第二块图的样子 我要的是第一块是原板剩下的五块 拼个板框就可以了
不知道怎么拼,期待中。

就是把第一个图的板框复制成五个部分,然后给制板厂说明六个一样就好了

我不是要复制给板厂去做,我要自己拼成第一块图的那样,不知道怎么拼?

用AUTOCAD拼板呀,我从来没用PADS拼板的

复制就可以了

CAD拼图做好,倒进去就OK啦

楼上的可以具体点步骤吗?怎么导入?能导成第一个图的样子吗?我是菜鸟....谢谢
期待ing....
