出光绘时,钻孔图偏移的问题

录入:edatop.com    点击:

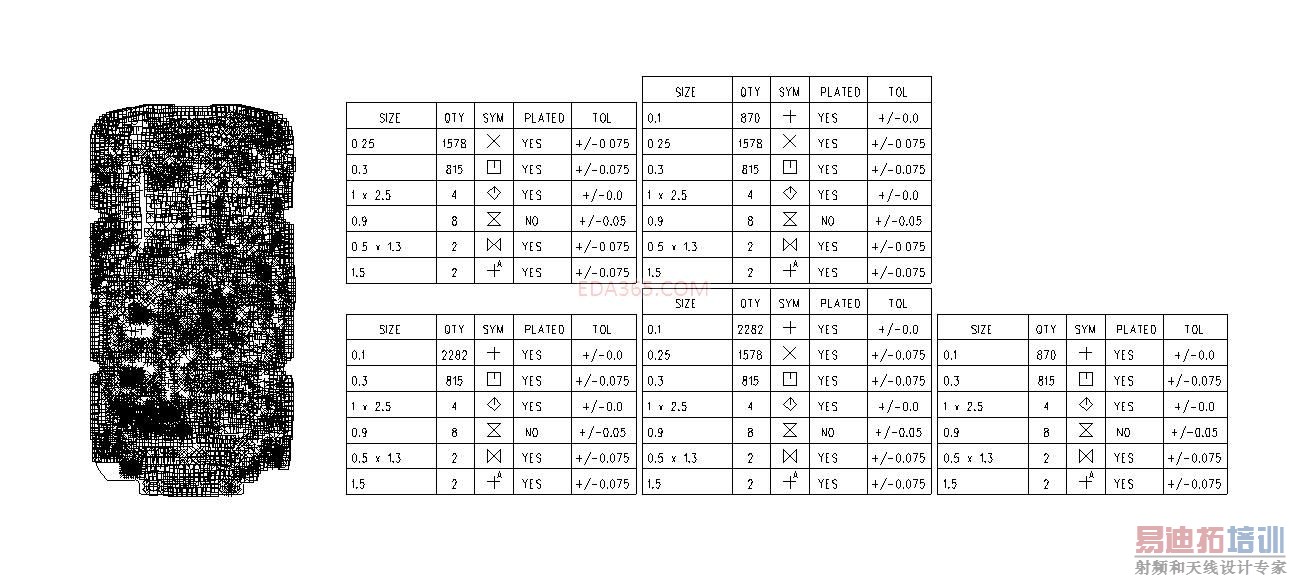

出GB的时候没设置好,把位置设置成一样的就OK了

怎么设置呀,请指点下

出GB时点开一层编辑,在Customize Document中选择Options,在弹出的对话框有有个Justification,可以在其中选择位置,你把各个层的位置选成一样的就可以了

好的谢谢了,我去试试

不是很清楚,能不能发张图看看

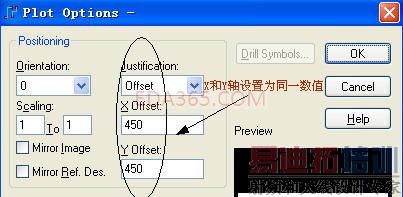

把这里的各层设置一样就可以了

先把PCB的原点设置为板框左下角外面一点,所有光绘偏移量取1000,1000(mil)即可。

明天去试试,3Q

还真的曾经试过,怎设都不行,最后在layout里把原点设到pcb的左下角就ok

我也遇到过这个问题,去试试看.....
