铜皮盖绿油问题

录入：edatop.com 点击：

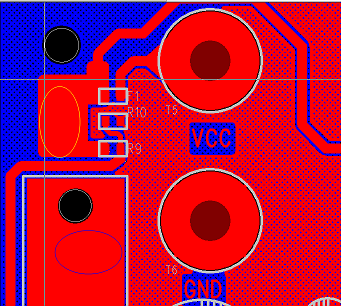

如图,黄色圈内为加宽电源走线做的铜皮,想盖绿油
蓝色圈内为功率元件做元件封装时就做了铜皮,此铜皮不盖绿油,该怎么做呢

插上图片

木有看到图片
想盖绿油的，只要铜皮上边没有阻焊层就行了。
想不盖绿油的，只要用copper在铜皮上画个多边行，并选择阻焊层就行了。如果是元件，可以在建库的时候就把阻焊层画好，以后就不用再画了。

插上图片

黄圈处自己铺铜的话，应该是没有开阻焊，这样就不需要做其他操作，制出板子就是盖有绿油的。
篮圈想露出铜来，就得自己添加阻焊层，把想露出来的都盖上阻焊层就行了。在建库的时候盖好也行。

不想上绿油的地方就在solder mask层画线吧

建库的时候怎么盖啊

建库盖和在pcb图中盖的操作一样呀。

是用2dline还是画铜皮啊

画铜皮

在出gb時solder mask层能看到的都是沒有蓋上綠油的吧

是的。

谢谢给位,我知道怎么做了

看楼上的图，需要开绿油的地方应该是一个元件的焊盘，如果是的话就不需要在阻焊层上画铜皮了，你可以到Gerber里去看看。
