logic这个零件怎么回事，请帮忙
录入：edatop.com 点击：

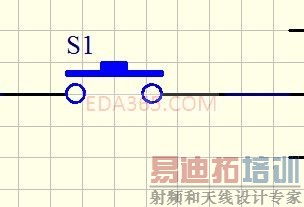

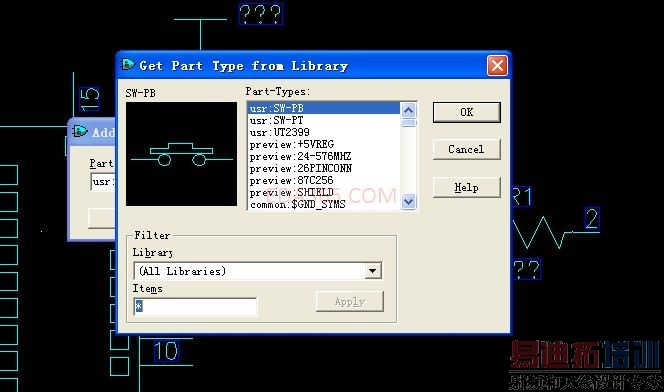

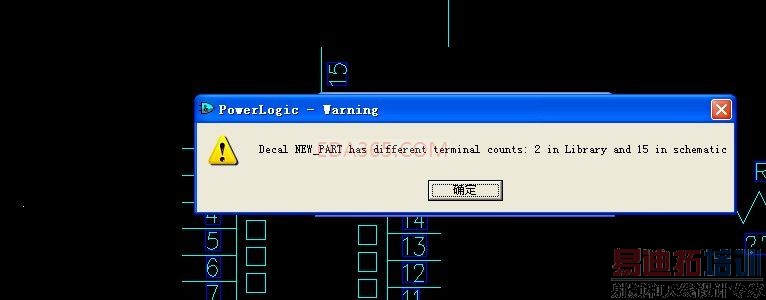

file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/8T$9CIKL_}X1P64AMJK(F1.jpg 这个是protel99的元件,在LOGIC里没有这个,我自已做了一个 file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/H@TH`HOO2`{W)6TT5MMB]}F.jpg 再点击就出现错误了
file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/Y]ZHAZ]3892Q2GQ5JOONT1T.jpg ,我在做元件库里选 择的是DIP的
file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/Y]ZHAZ]3892Q2GQ5JOONT1T.jpg ,我在做元件库里选 择的是DIP的
刚才图看不到,现在补上
再画一次试一试，先可以不要指定PCB封装，放在原理图上试一下。可以放了在修改元件PBC封装。
其实9.0可以直接把portel的原理图转成logic的格式，你可以直接选中元件点反键，选择saveto library 。
直接存到自己的库中。
转化方法，开始--》程序选中pads9.0选tuanslators ——》选PADS scheantic tuanslators 。根据提示来进行了。（PADS loyout tuanslators可以转原理图，同样PCB封装也可以通过这种方法转存）
谢谢大侠帮忙解决,又学了一招
