PADS 灌铜问题
录入：edatop.com 点击：
最近刚开始学习pads,画了一个很简单的电路，想把pcb软件制作过程走一遍，虽然自己也解决了一些问题，但现存的问题还是不少，特来向各位高手请教下：

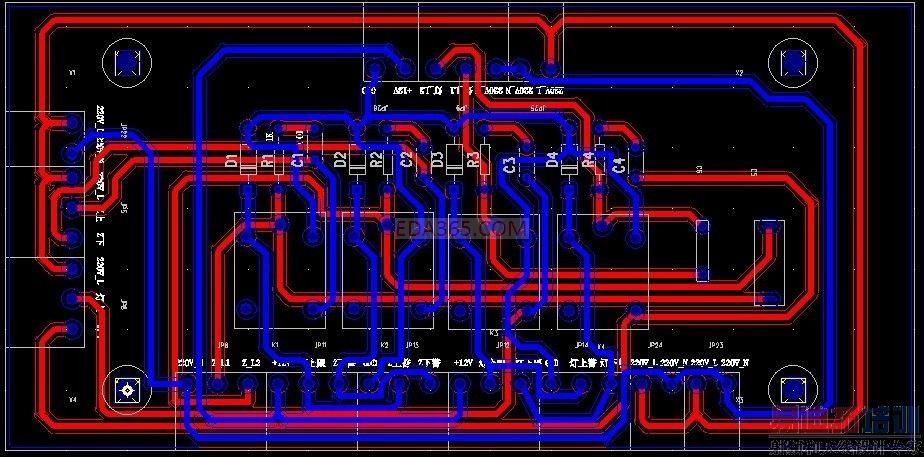

我在板子正反两面都灌铜了，之前保存时图片还看到是有铜显示，再打开就变成这样了，这是不是已经覆铜了？怎么和开始不一样呢，怎么显示覆的铜，
输入po好像不行。
如果我要把做好的板子拿去加工，我要给加工方什么样的文件，是。pcb还是cam？加工方如果不是用pads，打开我的pcb图会出现不兼容吗？
加工前我要做一些什么检查，可以防止错误，导致重新加工，谢谢各位大哥。
我在板子正反两面都灌铜了，之前保存时图片还看到是有铜显示，再打开就变成这样了，这是不是已经覆铜了？怎么和开始不一样呢，怎么显示覆的铜，
输入po好像不行。
如果我要把做好的板子拿去加工，我要给加工方什么样的文件，是。pcb还是cam？加工方如果不是用pads，打开我的pcb图会出现不兼容吗？
加工前我要做一些什么检查，可以防止错误，导致重新加工，谢谢各位大哥。
重新hatch下就可以了
给加工厂的一般为CAM文件
完成的PCB一般可以在verify design 里进行connectivity和clearance检查
LS正解
输出CAM文件前要重新hatch 一遍
谢谢，不过我重新hatch 好像只显示一面铜，怎么才能看到板子上是两面都覆了铜，还有CAM文件是每一层生成一个吗？
CTRL+ALT+N 然后确定，两面都灌铜了
我做cam时，做了silkcreen top 和silkcreen bottom，我生成cam文件后，看到文件夹里面只有一个silkcreen和silkcreen。rep文件，怎么没看到silkcreen top 。pho和silkcreen bottom。pho？
