PADS LOGIC画原理图问题， 新手， 急，在线等
录入：edatop.com 点击：
pads LOGIC新手. 以前没有接触过pcb设计,画原理图是遇到两个基本问题:
1) 如何在原理图中添加电容,电阻? (我选择添加part,在common库中搜索0603,再按"add",但是软件汇报说package has no gate 0603)
2) 怎么把common库中的symbol(比如balun)拷贝到自己的库中?
谢谢,在线等.
1) 如何在原理图中添加电容,电阻? (我选择添加part,在common库中搜索0603,再按"add",但是软件汇报说package has no gate 0603)
2) 怎么把common库中的symbol(比如balun)拷贝到自己的库中?
谢谢,在线等.
难道没有人能给点提示吗?
应该是安装软件时有的库没装吧
你的元件库没装进去

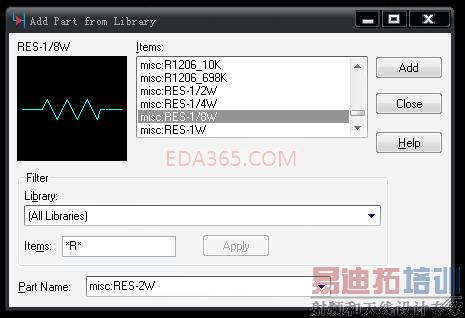

com库里是大多pcb封装，没有电阻的原理图封装。电阻原理图封装在misc里面！
没有的原件自己学着画！
你能否截几个图上来，你说的我一头雾水
