关于敷铜--- flood over vias
之前要这样的效果的话,我是在元件封装里面把引脚都定义为椭圆,再在铺铜的时候和VIA分开来设置铺铜形状的。
请教一下,前者是怎样实现的。pads2005(07)。
谢谢先!
自己寂寞的再顶一下~

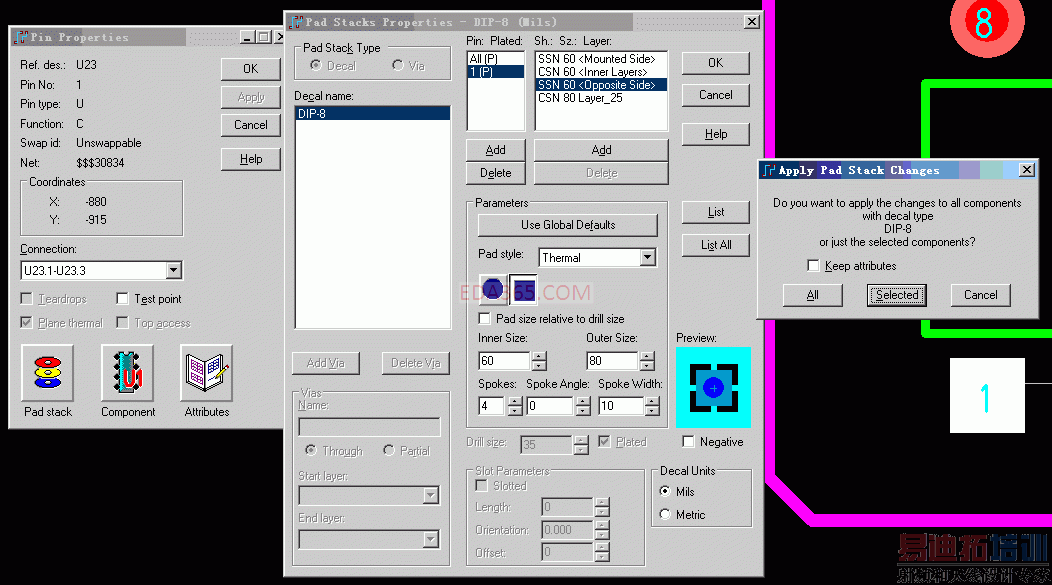

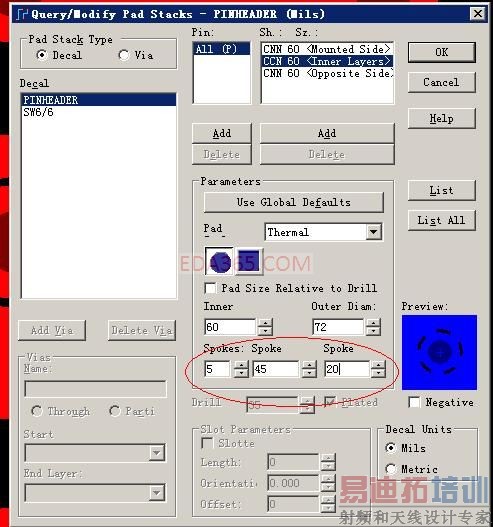

setup/pad stacks..

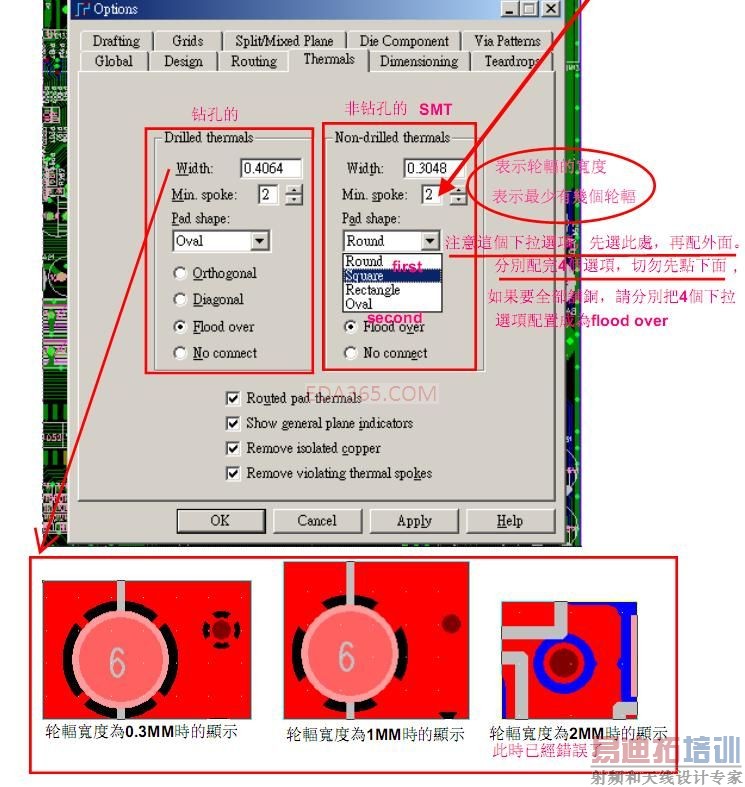

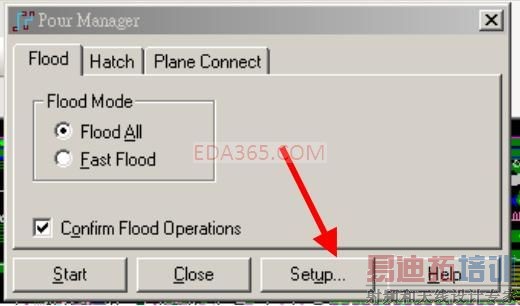

请看这个:
太好了
谢谢!但是这样的是对单个元件的某个脚进行设置,如果PCB板上元件很多,岂不是很费事?应该不是这种方法,还有别的方法吗?
PCB图,有资料有真相。
请路过的解答一下。
铺铜.rar
你看一下,给你改好了.
/********禁止显示************/
楼上的说的很对
你的PADS是什么版本,我打开的窗口中没有圈里的内容-------哦,我找到了谢xie
还有个问题,我把dip-8的1脚成了隔热焊盘,点确定以后,再打开pad stack界面,为什么属性还是pad,不是thermal呢?!
为什么它又变回去了?是我机器的问题,还是软件问题?
这个·········
只能⊙﹏⊙b汗······
唉,难道说是我表达的不清楚么?还是作硬件的都是很粗心的说。我要解答的是:不是要改设置啊。
首先,谢谢!各位大侠出手解答。
但是,需要说明的是:
1、这个铺铜的PCB板只是暂时一个元件代表说明,实际的PCB板上有各种样的插件近百种。
2、元件的接地脚(圆形通孔焊盘)和VIA,为什么2个都是圆形焊盘,但是在铺地以后,元件地脚为梅花,而VIA却为全覆。是问要达到这种效果,pcb板是这样设置的。
3、区别于2点,我们公司要达到 元件的接地脚铺梅花,VIA全覆,是要将元件的引脚属性都先设置为椭圆,然后铺铜的时候,再在铺铜设置,选择椭圆铺铜对角,而圆形引脚VIA全覆。
4、此2和3都达到了同样的效果。我觉得2点要简便的多,不用将元件的引脚属性都先设置为椭圆,但是就是不知道PCB是怎样设置的。我就是想路过高手帮我解答一下。
谢谢!
为什么不仔细看看4楼的回答呢?
还有,我那个方法也可以针对所有焊盘。只是看你怎样选择而已
就算是近千种,这样改都可以
