大家看看这个PCB有没有问题
录入：edatop.com 点击：
这是别人设计的，
此pcb为拼板（含左、右两小板），
有几个疑问：1.走线是怎么走出来的？
2.两块小板（左、右）没有板框？
3.PCB中圆圈为通孔，但画的却是2D LINE？
这是没画完的PCB?
PCB.rar
此pcb为拼板（含左、右两小板），
有几个疑问：1.走线是怎么走出来的？
2.两块小板（左、右）没有板框？
3.PCB中圆圈为通孔，但画的却是2D LINE？
这是没画完的PCB?
PCB.rar
1，用COPPER画出来的
2，板框已用2D线画在了all layer层
3，虽然做法不规范，但可以实现
4，画完

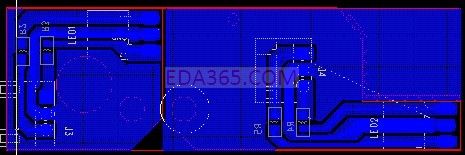

怎么灌铜呢？
我灌了之后，通孔也被灌掉了！
如图
