为什么这样覆铜

录入:edatop.com    点击:

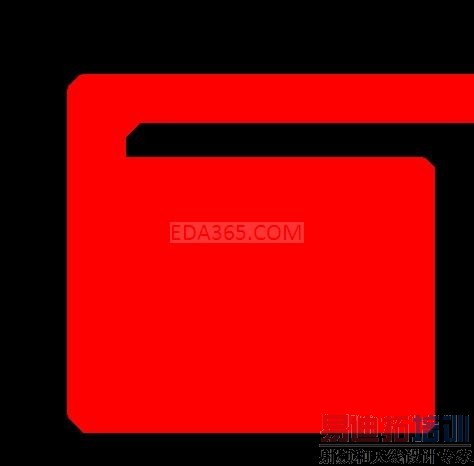

经常看到一些板子,在地覆铜的时候,讲铜块处理成这样的,就是中间留一条“缝”,而不直接全部盖上
就想问一下,为什么要这样处理呢?
难道仅仅是为了美观?

JIMMY·············&大侠········

JIMMY·············&大侠········

JIMMY·············&大侠········
BTW:每天喊你一次,直到大侠能透露点自己的真传,以供我这样的菜鸟学习

大概可能或许是设计希望电流能从左侧哪个口进出,全连上以后会从右边跑掉。

JIMMY·······&大侠估计这几天忙晕了!我来帮你回答吧!
首先如果铜皮是地铜,而且故意这样走的话,估计有如下2个原因:
1.要看看相邻层的走线,空开一条缝隙,是否是为了控制阻抗了。
2.是否是线路板地线有回流信号的方向要求。
这2点都要取决于相邻层的走线,楼主可否贴出来?大家一起探讨学习!

版主级别的大侠出现了·····
这个,我没太注意的
安你的意思,那应该是信号方向的了,
还有,我接触的好多人,他们都这样画,我问他们为什么,他们说,不知道,跟着别人这样画呗
所以说,要找一个真正能代表这样的画法的板子,我一时找不出来

比如上边的线上有滤波电容,并且希望下边铺铜出来的信号经过电容滤一下。那就要这样开口拉,直铺的话,直接从右边过去了,没经过电容,不就没有滤波效果了么

有些开关电源的线路要求这样

苏大侠的回答,让我感觉收获良多
确实这样想想有道理。
但我上次看的那块板子,日本的一个板子
电容一样大的,也这样
不从寄生电容和寄生电感方面来考虑嘛?
还有,离的最远的那个电容,铜箔最远,铜箔阻抗最大了哟

为什么这样要求呢?
大侠能不能指点一二

1,采样或反馈,在开关电源类的设计比较常见

采样和反馈?能不能具体点呀?

····貌似今天休息

哈哈,穷追不舍
