pad2007 gerber丝印层问题

录入:edatop.com    点击:

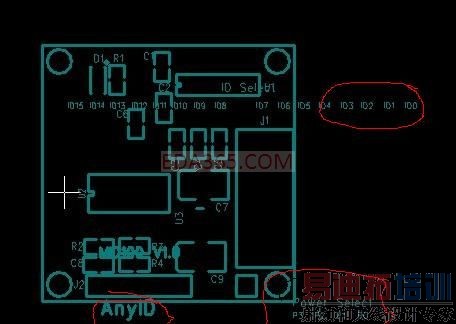

用pads2007出gerber时出现了问题。具体是这样的:pcb是从以前的PCB文件改过来的,出了gerber以后用CAM350看的时候,发现丝印层有以前的PCB上的丝印。具体的在图中红色标记的一些地方。请问这是什么原因,怎么解决


,怎么看不到传上来的图啊,再传一次

你看下gerber 的丝印层,看他出的是什么资料,在打开颜色设置,打开相应的就可以了。
删掉
