PADS Layout中怎样自动添加接地过孔

录入:edatop.com    点击:
pads中怎样才能在pcb板框内没有走线的地方自动规则的添加接地过孔。图中是我手工加上去的。非常麻烦,希望高手指点。如图
地via.doc

顶一下,我也是手动添加的!

复制粘帖

自动加过孔

百度搜索via stitch的用法,有很详细的文章。
http://q13003765457.banzhu.net/article/q13003765457-12-272963.html

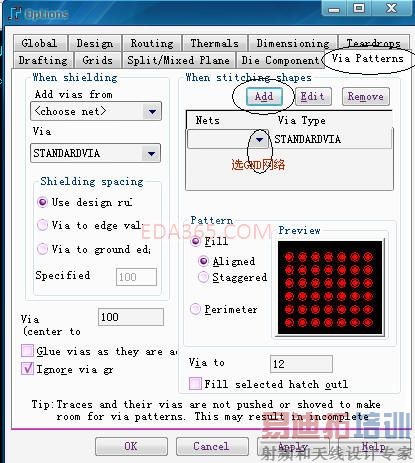

需要告诉你的是,要先灌铜,然后选择sharpes,右键via,via sitich,就OK了

会产生很多连接错误的

会产生很多连接错误的
加好后把孔的属性改过来,就不会有连接性错误了。

改孔的属性,不太明白望指教,谢谢

谢谢,学习了!

连接错误

加完过孔后,鼠标右键filter,只选VIA,重新设置过孔属性

还是一样呢,楼上可否抓个图看看,谢谢
