内电层过孔焊盘问题

录入:edatop.com    点击:

我用pads Layout 画4层pcb
1:S1
2:G
3
4:S2

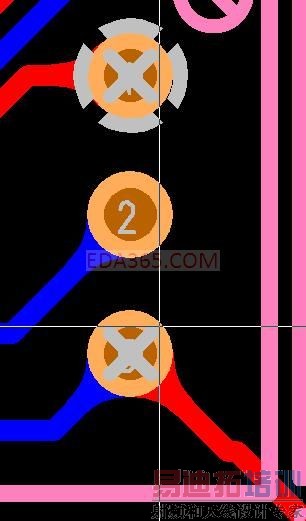

第一个焊盘是连接到电源,第二个连接到信号第三个连接到地
为什么第一个焊盘可以看到有花孔连接,第二个焊盘没有花孔没有隔离.我担心第二脚会和电源平面连了,为什么看不到负片的腐蚀标记呢?

自己顶一下
