用PADS画单面板时如何用粗线条包焊盘

录入:edatop.com    点击:
画单面板时为防止焊盘脱落,一般都要用粗线条包焊盘(线条超出焊盘少量),在AD中可以直接关掉automatically remove loops选项和snap选项(防止鼠标焦点被焊盘吸引),然后用一定线宽的线条反复涂,或者先勾出边框轮廓然后再覆铜,AD可以自动捕捉轮廓线顺着轮廓线走一圈。

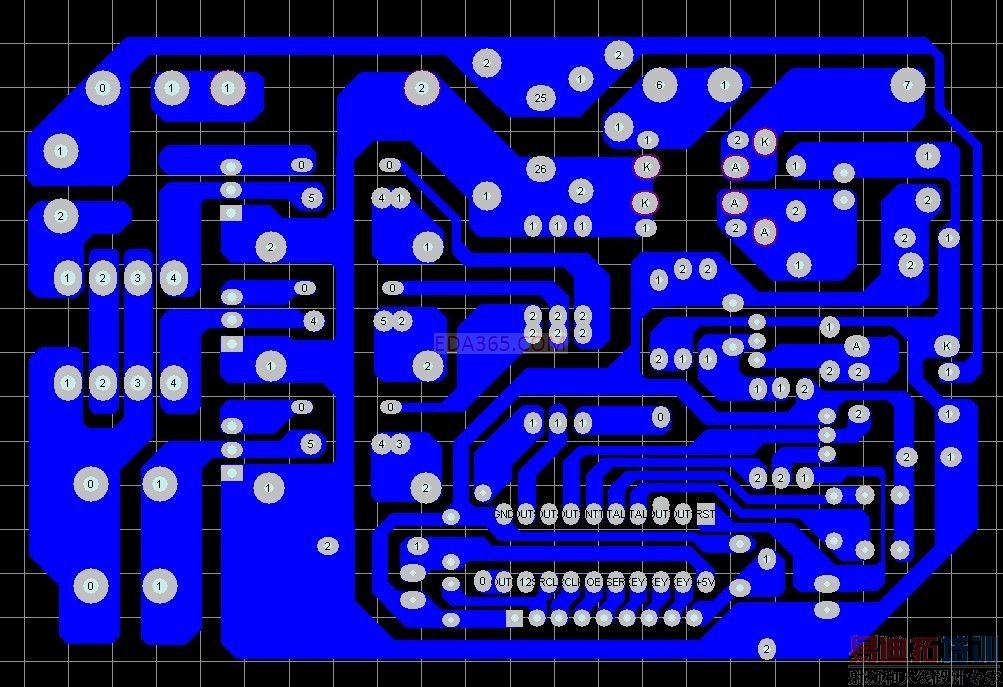

附件里的图片全部是用笔划涂出来的,请问在pads中如何设置可以达到同样的效果?


一般的做法是手用加copper来实现的,使copper与焊盘结合就好了

如果我先画轮廓线再覆铜,关键是PADS不能自动把鼠标焦点捕捉到轮廓线,走起来很累啊

在snap grid设置一下你的线宽的最小栅格,移动起来要方便,并要选中X、Y的捕捉栅格选项

还是不灵活呀

我以前是做电话机的,这种情况常出现,我用的是PADS是先将线路走好,修改好,再加铜皮的,这做法是有点累,且每一块新加的铜都要重新给名。但我也没更好的法子!

用PADS画单面板时如何用粗线条包焊盘视频教程

用PADS画单面板时如何用粗线条包焊盘.zip

这个视频是不是只有一部分呢

PADS画这个是相当郁闷,我一般用粗线转细线,不爽的拐角重复走线,再不爽包铜,

貌似这个视频用处?就拉几根线,失望

好你没有完善视屏。

没有做完的?我一般是铺铜,要看看有没有更好的方法。啥时完善一下呢?

一条一条的画铜吧,画了之后重新命名
体力活啊

是没有完善,教程里只出现了拉几个线的画面。

我觉得很好啊,在DRO下用矩形或多边型画,很方便的,那象99SE要一根一根来描。
