dxf导入layout,几何图形不能转为copper属性

录入:edatop.com    点击:
多谢,终于找到了。

在CAD中绘制了个异形焊盘图形,导入layout后想将其属性转为copper,可是无论如何也不能批量将其属性修改为copper,

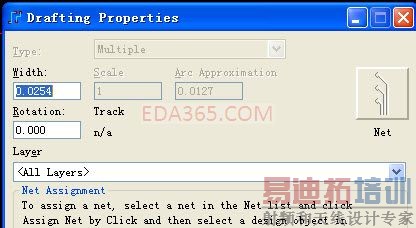

属性修改窗口灰化,应该是属性不同所以不能修改——奇怪的是每段线的属性都是2D line,不同在什么地方呢?
全部选中或部分选中都会变成multiple。
不知道大侠们都有什么好的办法能将dxf中几何图形转为copper,先谢谢了~~

首先图形必须是闭合的。
然后在layout中选中这部份的图形,右键, combine,然后就可以进行属性进行修改了

版主说的 对啊我也遇到这样常见的问题,可是究竟是怎么样在CAD中将图形闭合我还没学会啊,希望能指点我(⊙o⊙)哦

CAD中执行命令PE,M,选全部线段,Y,J,就可以合并多线段了。

[古风]CAD转PP板框.pdf
一个教程文档。

太有心了,教程都找出来了,好感动~~~
这段时间比较忙,回头我实践一下再答复。

太谢谢啦!

,教程里有个命令错了,是用J的地方用了c,对比你楼上那位才知道的。呵呵,方法很好,把成果show一下

又學了一招,呵呵 謝謝了 !

大家好 啊,我按照上面说的 输入PE 再m 再选取整个的板框,可是CAD命令窗口老是显示未选择有效的对象 可我明明选取了整个板框啊 怎么回事啊?

用以下方法都可以:
1、直接用多段线命令绘制整个板框,就OK,其余的命令都不需要执行了
2、如果是用line命令绘制的板框也可在在【修改】菜单下选择合并多段线--然后将各段选中再空格
3、如果是用line命令绘制的板框,框选所有线段或曲线,右键--编辑多段线--合并多段线

谢谢你们的热心解答 啊我解决问题了
