铺地选项设置为覆盖时,PAS焊盘、过孔不分,直接覆盖,真郁闷,有办法解决吗?

录入:edatop.com    点击:

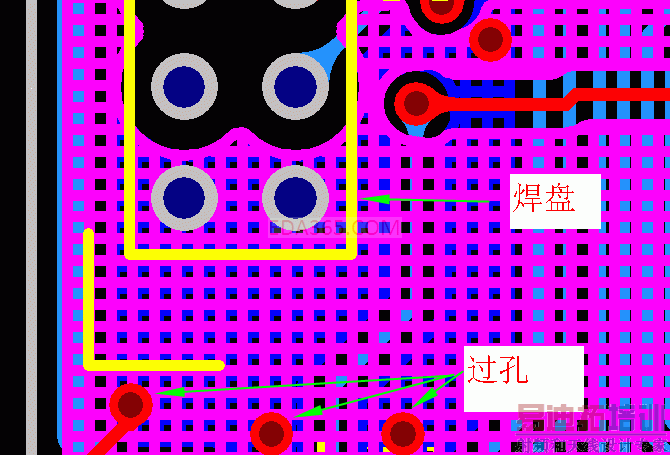

是我没设置好还是怎么回事?
我的目的是想过孔直接覆盖,焊盘肯定得热焊盘的形式!
过孔不能像焊盘一样,否则很多窟窿非常难看,而且地方小时还必须这样弄!
有解决办法吗?

选中铺铜,在铺铜的属性里面单独设置。

直接上图,VIA全接铜皮请勾上这里,如图:

热焊盘设置请看这里,如图:

非常感谢,收着了,马上试试看,谢谢了啊。

总结前人的经验,绝对原创。
元件的接地通孔铺成梅花、VIA全覆.pdf

但个人认为铺成啥样似乎不应该跟原始焊盘有太大关系...

非也!非也!有遇到过这样:只是要某个大元件接地铺梅花的,所以只有编辑这个元件咯。
