LAOUT 里面的跳线怎么看不见？

录入：edatop.com 点击：

我是新手，在LAOUT 里面加好了跳线J28，后来修改与跳线J28连接在一起的某跟布线（加粗、铺铜），不知不觉那个J28跳线封装外框看不见了，只能看见跳线的编号和跳线的两个焊盘，打钩Display Sill Label也不会出来，然后把两个焊盘删除，标号J28还是不消失，证明跳线还存在，把标号J28也删除。在原来位置上重新添加跳线，命名J28时说已存在，在CAM里面的的TOP层也能看到J28的封装外框，在Bottom层看不见J28的焊盘和钻孔，板子做回来会有个跳线封装外框在上面，因为没有钻孔，估计不影响生产吧？老大发话，必须删掉它。郁闷。跳线怎么回事？如何在LAOUT中彻底删除它？请求高手支援！感激不尽！

看晕了！

高手救命啊

看不见但还存在多半是颜色设置的问题吧，好好检查检查吧。

敢肯顶不是颜色问题，其他那么多跳线都看得见的。看不见莫不着，这跟跳线用鼠标也选不中，但通过s 搜索时可以定位在那里。

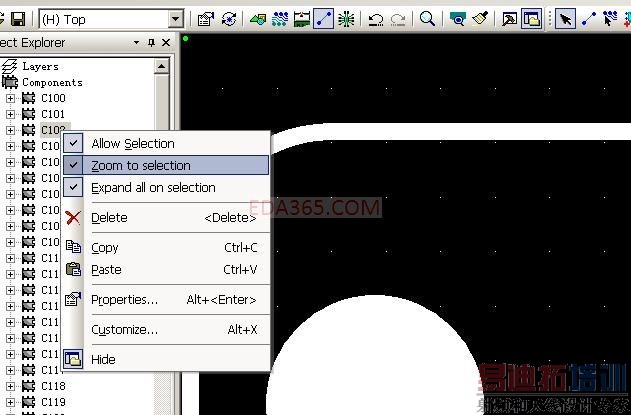

如图操作，就可以直接选中器件，直接delete吧
