layout 布铜时出错,帮帮忙

录入:edatop.com    点击:

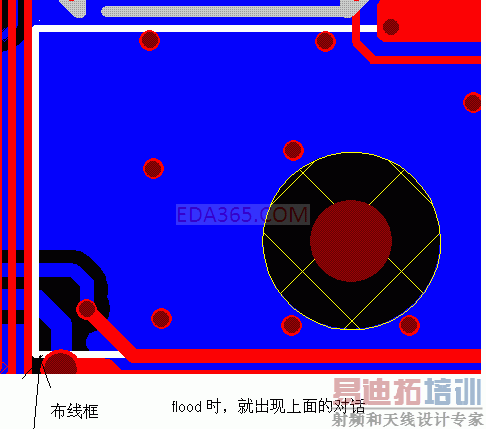

在layout 布铜时出错,见图:
大侠帮帮忙!谢谢!

补充:
不知道是什么原因引起的,各位大侠帮忙分析一下,谢谢!


自己顶起来,让大侠们帮我解决一下,谢谢!

传PCB上来

我用的是PADS2005设计,大家帮我看看到底是什么问题,谢谢。
Temp.rar
pcb图

这种问题我有碰到过,你画的铺铜框有问题,里面可能有什么东西是看不见的,所以铜会铺不上
解决的办法就是把你图上的那个铺铜框移走,移到板子外的空白处,最好是离板子远一点的,然后选择Select Anything 框住铺铜框及铺铜框边上,把它删掉,然后你再重新画一个铺铜框,就能铺上了。

还有另一种解决办法,那就是用高版本的,如2007或者是9.0就能铺上

不同的、相同的网络灌铜区在一个地方交集了,又没有分优先级

你这里设置一下优先级
用2007打开可以灌铜,无错误。

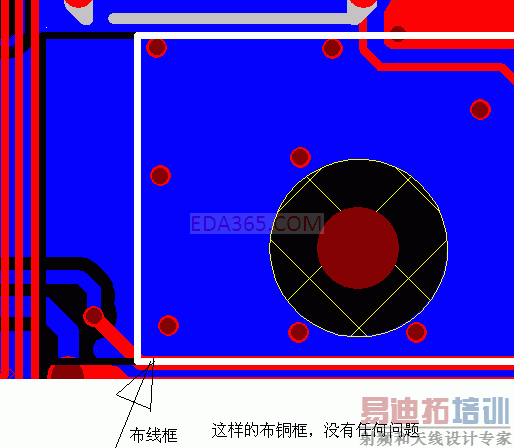

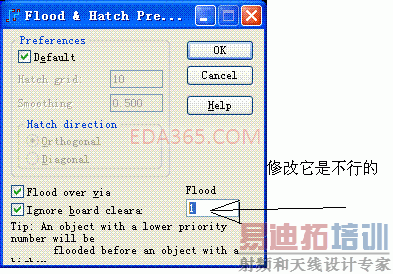

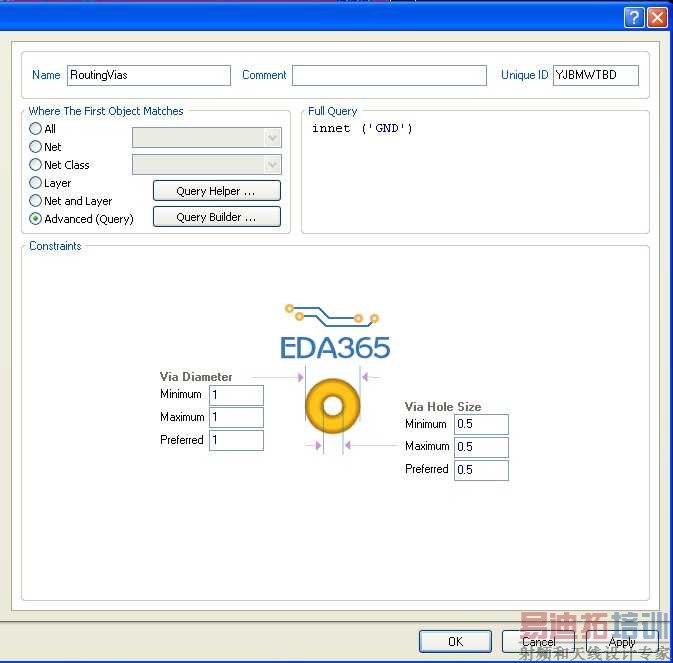

谢谢各位,优先级设置还是不行的。优先级设置如下:

谢谢,按照你方法终于可以了。
好像是存在什么东西在上面,删掉了就好了,谢谢!
